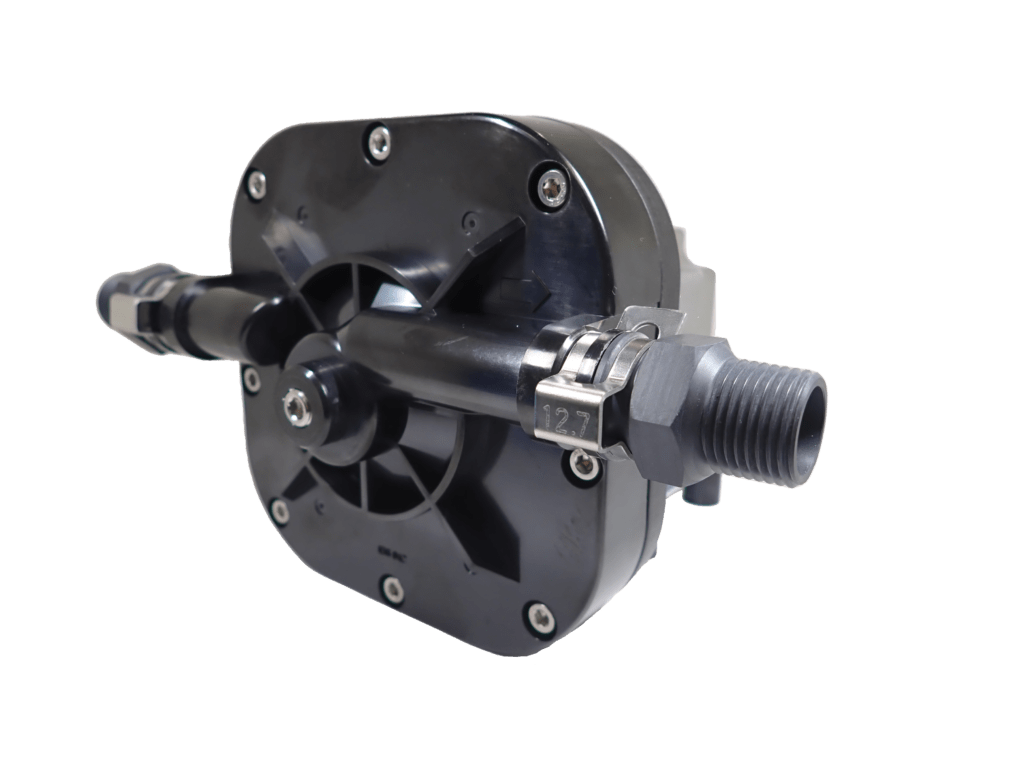

ダイアフラムポンプ FDLシリーズ
特長
- 脈動・振動・騒音低減
小型、ダイアフラム多連式で脈動を大幅に低減 - 自吸式：3ｍ(吸込揚程)
最大運転（吐出）圧力は400kPaGまで使用可能 - 耐食性の高い材質
熱可塑性樹脂、熱可塑性エラストマーをベースにOリングは他材質に変更可能(標準はEPDM) - 可変速機能(標準搭載)
外部運転制御による流量可変が可能 - アラーム検出機能(標準搭載)
過負荷（過電流）、過電圧、不足電圧、過熱
仕様
| 使用 ＼ 型番 | FDL-10 | FDL-20 |
|---|---|---|
| 最大吐出流量 | 12.0L / min | 20.0L / min |
| 吸上揚（自吸） | 3m | |
| 最大運転（吐出）圧力 | 400.0kPaG | |
| 接続 | R1 / 2 | |
| 吸込温度範囲 | 0~70℃ | |
| 設置周辺環境 | 温度：0~40℃ / 湿度：RH85%以下 | |
| 定格電源電圧 | DC24V ブラシレス | |
| 外部運転制御 | 外部電源入力DC 0～5V PWM制御 外部ボリューム調整 |
|
| 定格電流 | 6A | |
| 定格回転数 | 1000RPM | 1900RPM |
| 出力 | 125W | |
| 絶縁等級 | E | |
| 重量 | 2.5kg | |
| 部品 | 接ガス材質 |
|---|---|
| ポンプヘッド | PPS（熱可塑性樹脂） |
| ダイアフラム | 熱可塑性エラストマー |
| バルブアッセンブリ | 熱可塑性エラストマー / PPS（熱可塑性樹脂） |
| Oリング | EPDM（標準） |
| 部品 | オプション |
|---|---|
| 接続 | クイックファスナー12.7 |
| Oリング | FKM FFKM FEP AFLAS NEXUS |
| モータ | AC100 / 110V、200 / 220V |
| その他 | 圧力スイッチ、リリーフバルブ内蔵型、防振架台、電源コード（AC）、 ハーネス加工、外部ボリューム調整器（DC） |
