ダイアフラムポンプ DSAシリーズ
小型DCダイアフラムポンプ
DSAシリーズ
電装産業株式会社のオリジナルブランド製品のひとつに、気体および液体を対象とした小型DCダイアフラムポンプがございます。このポンプは、気体用としては真空ポンプやコンプレッサーの用途に最適であり、また液体用としては気液混合でのご利用が可能です。さらに、ブラシレスモータを採用した長寿命タイプもラインナップしております。
特徴
- 超小型軽量 （ブラシタイプ：60g、ブラシレスタイプ：40g）
- 高圧力なのに低騒音（最大90KPaの吐出圧力・-40KPaの吸引圧力）
3気筒ダイアフラム構造により、作動音を抑え脈動を低減しています。 - 吐出ポンプ、吸引ポンプ（自吸式）として利用可能
用途
- 医用・分析装置
- 美容・健康機器
- 介護機器
- 印刷機
- 家電製品
仕様
□液体用

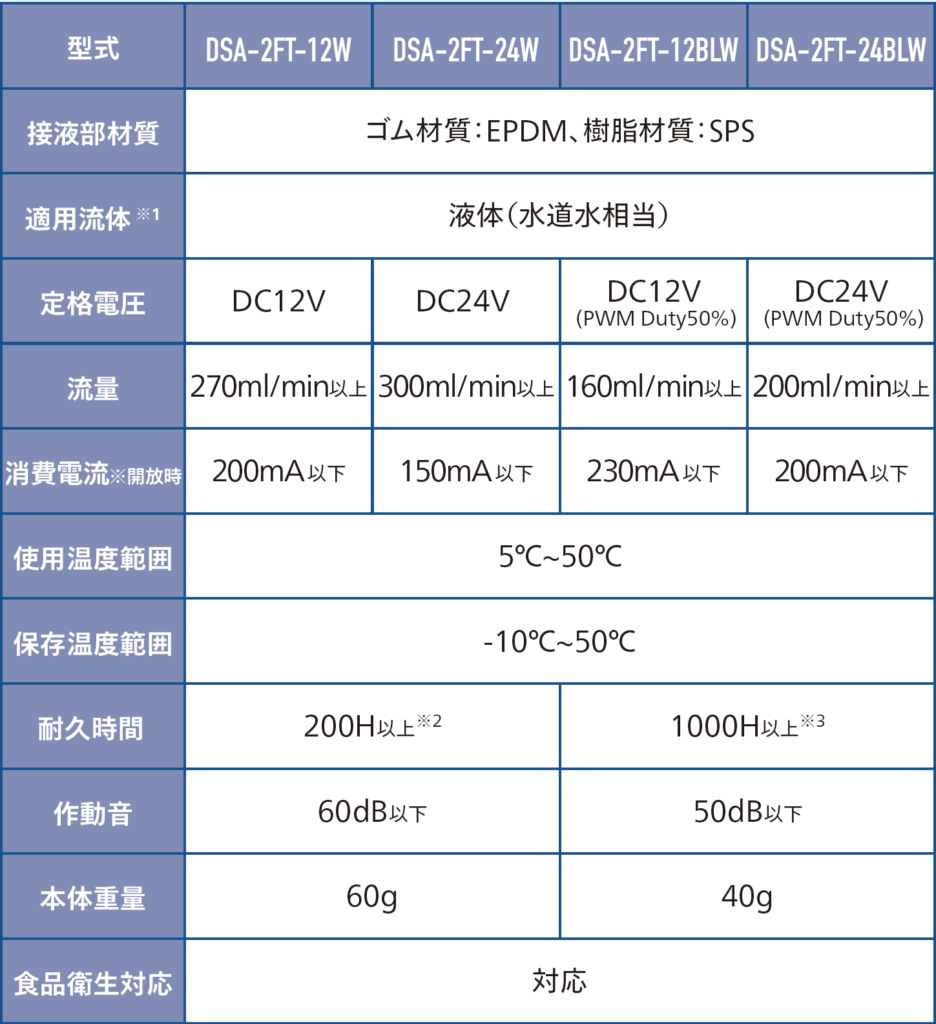

| 型式 | DSA-2FT-12W | DSA-2FT-24W | DSA-2FT-12BLW | DSA-2FT-24BLW |
|---|---|---|---|---|
| 接液部材質 | ||||
| 適用流体 ※1 | ||||
| 定格電圧 | DC12V | DC24V | DC12V （PWM Duty50％） | DC24V （PWM Duty50％） |
| 流量 | 270ml / min以上 | 300ml / min以上 | 160ml / min以上 | 200ml / min以上 |
| 消費電流 ※開放時 | 200mA以下 | 150mA以下 | 230mA以下 | 200mA以下 |
| 使用温度範囲 | 5℃～50℃ | |||
| 保存温度範囲 | -10℃～50℃ | |||
| 耐久時間 | 200H以上 ※2 | 1000H以上 ※3 | ||
| 作動音 | 60dB以下 | 50dB以下 | ||
| 本体重量 | 60g | 40g | ||
| 食品衛生対応 | ||||
※1 耐薬品性：水道水での長期暴露耐性、耐薬品性については個別確認が必要となります。
※2 耐久試験：定格電圧印加・雰囲気温度25±5℃・絶対圧101.3KPa・相対湿度65％・吐出負荷20KPaにて連続運転を行うものとする。
※3 耐久試験：定格電圧印加・雰囲気温度25±5℃・絶対圧101.3KPa・相対湿度65％・吐出負荷20KPaにて5分ON1分OFF通電時間合計とする。
※ DSA-2FT-12BLW/24BLWで水を送液する場合は、PWM制御にてDuty50％以下で駆動のこと。PWM制御基板内蔵モータ（制御信号外部入力）搭載。
PWM制御基板はお客様にてご用意願います。
□気体用

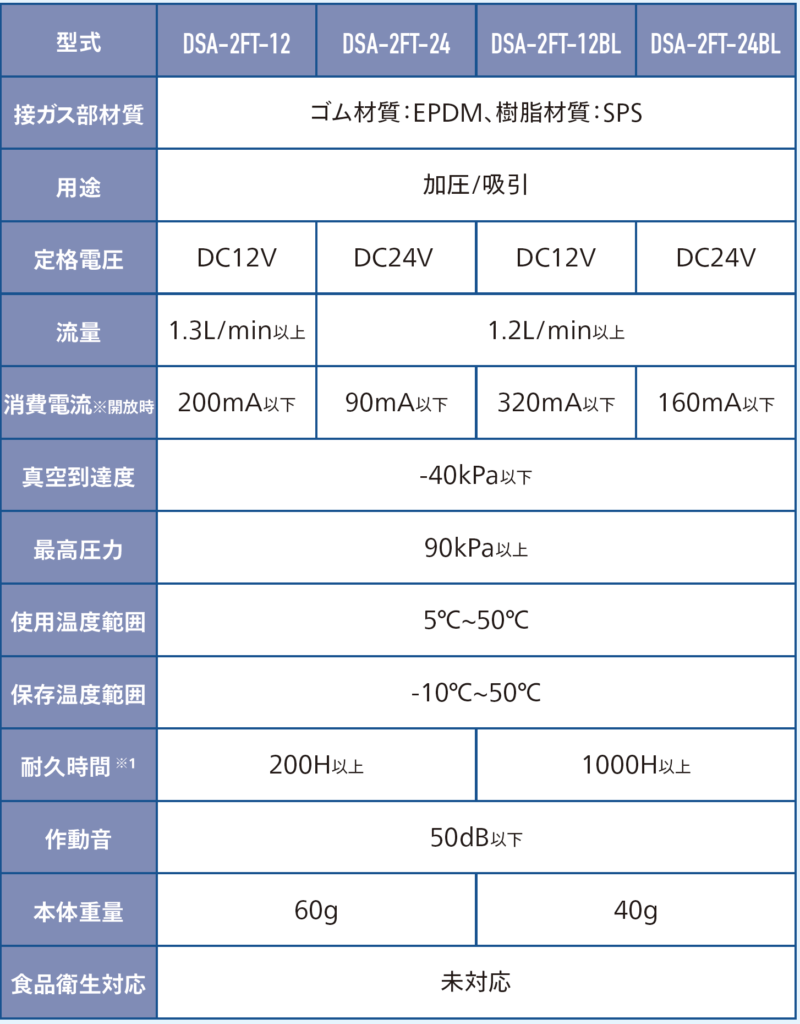

| 型式 | DSA-2FT-12 | DSA-2FT-24 | DSA-2FT-12BL | DSA-2FT-24BL |
|---|---|---|---|---|
| 接ガス部材質 | ゴム材質：EPDM、樹脂材質：SPS | |||
| 用途 | 加圧 / 吸引 | |||
| 定格電圧 | DC12V | DC24V | DC12V | DC24V |
| 流量 | 1.3L / min以上 | 1.2L / min以上 | ||
| 消費電流※開放時 | 200mA以下 | 90mA以下 | 320mA以下 | 160mA以下 |
| 真空到達度 | -40kPa以下 | |||
| 最高圧力 | 90kPa以上 | |||
| 使用温度範囲 | 5℃～50℃ | |||
| 保存温度範囲 | -10℃～50℃ | |||
| 耐久時間 ※１ | 200H以上 | 1000H以上 | ||
| 作動音 | 50dB以下 | |||
| 本体重量 | 60g | 40g | ||
| 食品衛生対応 | 未対応 | |||
※1 耐久試験：定格電圧印加・雰囲気温度25±5℃・絶対圧101.3KPa・相対湿度65％・吐出負荷20KPaにて連続運転を行うものとする。

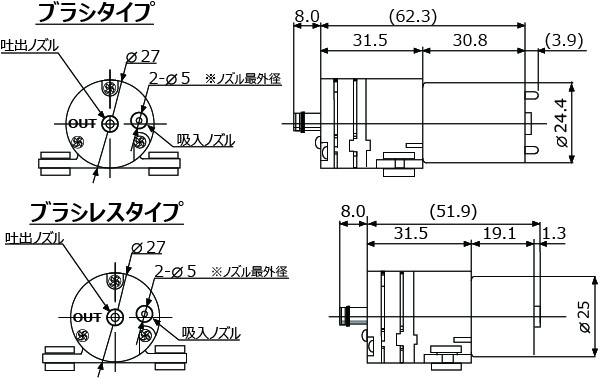

外観寸法図
ノズル部詳細（共通仕様）
小型DCダイアフラムポンプに接続可能なチューブ
・内径3㎜の軟質チューブ
・内径4㎜の積層チューブ
詳しくは弊社営業にお問い合わせください。
取付寸法（共通仕様） ※図はブラシタイプ
小型DCダイアフラムポンプ

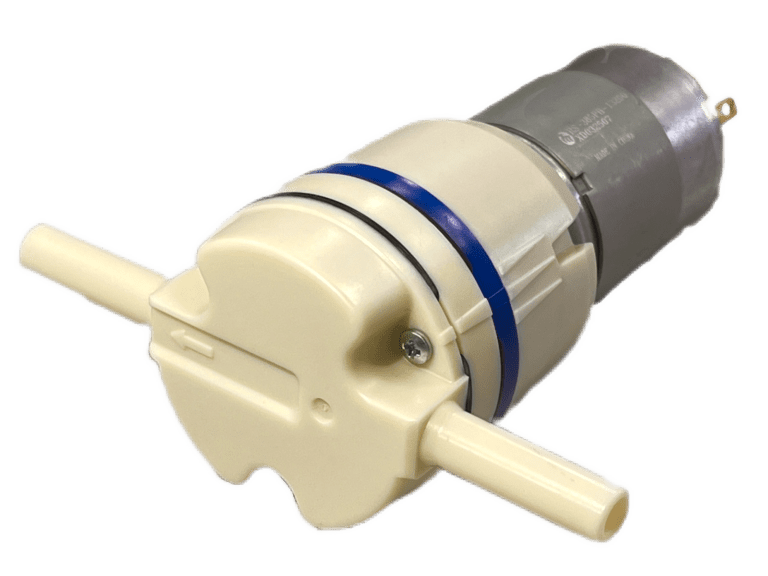

DSA R37シリーズ(液体用)
電装産業株式会社が提供する小型DCダイアフラムポンプ「DSA R37シリーズ（液体用）」は、流量アップタイプの製品です。特に、「流量１リットル以上で送液したい」というお客様からのご要望に応えるために開発されました。
特長
- 小型、ダイアフラム多連式で低騒音、低脈動を実現
- 吸引ポンプ、加圧ポンプとして使用可能
- 食品衛生対応
仕様
| 型式 | DSA-2R37-12W |
|---|---|
| 適用流体 | 液体（水道水相当） |
| 定格電圧 | DC12V |
| 流量 | 1.1L / min以上 |
| 消費電流 ※開放時 | 330mA以下 |
| 使用温度範囲 | 5℃～50℃ |
| 保存温度範囲 | -10℃～50℃ |
| 耐久時間 ※１ | 300H以上 |
| 作動音 | 55dB以下 |
| 本体重量 | 110ｇ |
| 食品衛生対応 | 対応 |
※1 耐久試験：無不可、5秒ON-5秒OFF 通常時間合計の数値とする
小型DCダイアフラムポンプ
DSA R37シリーズ(気体用)
電装産業株式会社が提供する小型DCダイアフラムポンプ「DSA R37シリーズ(気体用)」は、流量アップタイプの製品です。
「流量３リットル以上でエアーを送気したい」というお客様からのご要望に応えるために開発されました。
特長
- 小型、ダイアフラム多連式で低騒音、低脈動を実現
- 吸引ポンプ、加圧ポンプとして使用可能
仕様
| 型式 | DSA-2R37-6 |
|---|---|
| 適用流体 | 空気 |
| 定格電圧 | DC6V |
| 流量 | 3.0L / min以上 |
| 消費電流 ※開放時 | 1,000mA以下 |
| 使用温度範囲 | 5℃～50℃ |
| 保存温度範囲 | -10℃～50℃ |
| 耐久時間 ※1 | 200H以上 |
| 作動音 | 65dB以下 |
| 本体重量 | 110g |
※1 耐久試験：定格電圧印加・雰囲気温度２０℃・負荷２０ｋＰａ（－２０ｋＰａ）１０秒ＯＮ－５秒 ＯＦＦの通電時間合計の数値です。
ダイアフラムポンプとは流体を移動させるポンプ
ダイアフラムポンプは、一般に流体を移動させるためのポンプの一種です。以下の特徴があります。
- 構造:ダイアフラムポンプは、柔軟なダイアフラム（膜）を使ってチャンバーの容積を変化させ、流体を移動させます。ダイアフラムの動きによりチャンバー内の圧力が変わり、流体が吸引されたり排出されたりします。
- 用途: 医療機器の薬液注入ポンプや業務用プリンター、3Dプリンターなど、様々な分野で使用されています。
- 駆動方式: 圧縮空気、油圧、モーター、ソレノイドなど、様々な動力源でダイアフラムを動かします。
- メリット: 一定量の流体を安定して移動させることができ、流体の性質を変えずに搬送できます。
ダイアフラムポンプは、シンプルな構造で扱いやすく、多くの分野で利用されています。具体的な用途についてさらに知りたいことがあれば、お気軽にお問い合わせください。
ハンディーポンプ
電装産業株式会社が提供するハンディーポンプは、DSAシリーズのポンプを内蔵しており、流量調整ボリュームも装備しているため、すぐにお試しいただくことが可能です。
特長
- ボリュームつまみの操作のみで簡単に流量を可変できます
- 気体の送気と液体の送液が可能です
- 小型・軽量ボディーなので、持ち運びや取り回しが自在です
仕様
| 型番 | DSC-2F-12W |
|---|---|
| 電源 | AC100V（アダプタ付属） |
| 最大消費電力 | 4W |
| 最大空気流量 | 約0.55L / min |
| 最大液体流量 | 約320mL / min |
| 接液材質 | ゴム材質：EPDM ヘッドカバー：SPS 継手：PP 内部配管：SR |
| 継手方式 | ルアーロック方式 （適合軟質チューブ 内径φ3~4mm） |
| 使用環境温度 | 5~50℃ |
| 使用環境湿度 | 30~85%RH （結露なきこと） |
| 重量 | 290g |
| 本体サイズ | 81(W)×141(D)×40(H)mm ※ツマミ、継手部は含まず |
| 付属品 | 取扱説明書、継手（メイル）、 ACアダプタ（DC12V1.0A） |
