ピエゾマイクロポンプ
ピエゾマイクロポンプ

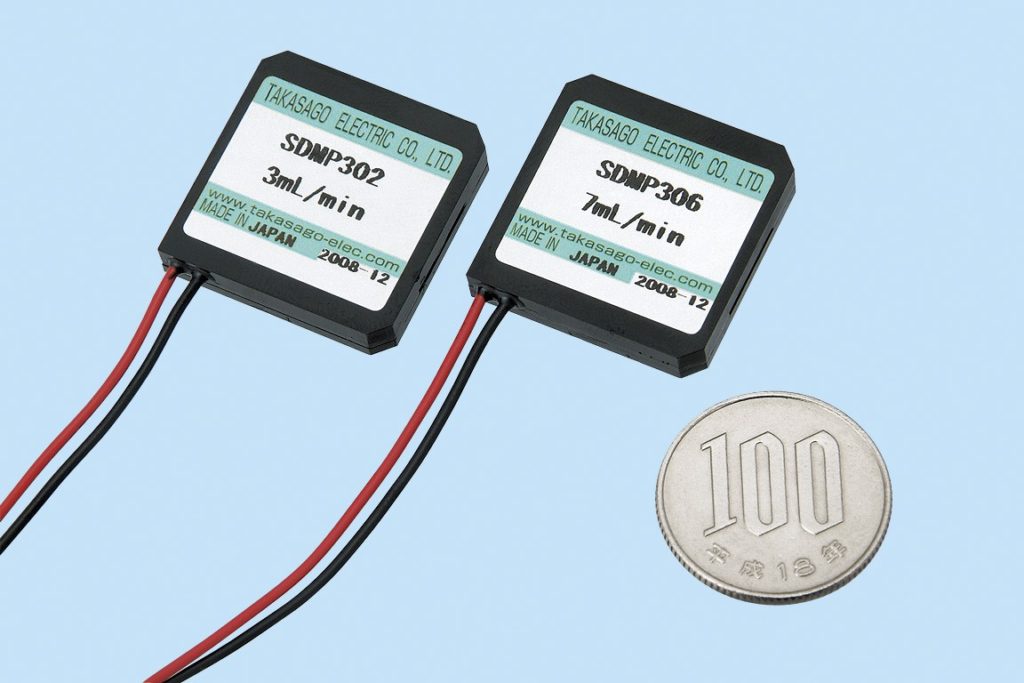

SDMPシリーズ
小型・薄型・軽量のピエゾ素子駆動ダイアフラム式マイクロポンプです。
外部からのポンプ駆動電圧、駆動周波数の調整で流量をコントロールでき、小型機器への組み込み用途に最適です。
標準流量は3mL、7mL、20mLの3タイプから選択可能です。
専用のドライバーやコントローラもご用意しています。
仕様
| 仕様 ＼ 型式 | SDMP302 | SDMP306 | SDMP320 |
|---|---|---|---|
| ポンプ方式 | 圧電型ダイアフラム式 | ||
| 標準流量 | 3mL / min | 7mL / min | 20mL / min |
| 標準ポンプ圧力 | 40 kPa | 45 kPa | 35 kPa |
| 駆動電圧 | 60~250Vp-p | ||
| 駆動周波数 | 10~60 Hz | ||
| 吸引負荷圧力 | -1.0 kPa(Typ.) | ||
| 動作温度 | 5~50℃ | ||
| 接液材質 ※ | 樹脂部品：COC ゴム部品：EPDM |
||
| 外形寸法・質量 | 25 × 25 × 4.8mm 約4g | 33 × 33 × 5.5mm 約9g |
|
| 入出力パイプ | φ0.6 - φ1.2 - L2.5mm | φ1.3 - φ2.1 - L3.5mm | φ1.8 - φ2.8 - L5.0mm |
※ 接液部にPTFE、PEEK（PPS）、FFKM等の高耐食材を使用したタイプもご用意しています。
カートリッジ式ピエゾマイクロポンプ SDMP320C
ポンプ本体がカートリッジ式で使用流体ごとに取替可能
特長
- 駆動部と薬液に接するカートリッジ部が簡単に取替え可能です。カートリッジ部分は滅菌処理ができて衛生的。
- 小型で軽量なため、ポータブルタイプのインスリン送液ポンプとして最適です。
- ピエゾ素子を使った専用の駆動部と、磁石で簡単に脱着できます。
- カートリッジ部は、使用前の滅菌処理も可能です。液体の触れる部分には金属を使用していません。
- 自己吸引が可能で、呼び水が不要です。
- 駆動電圧、駆動周波数による流量コントロールが可能です。
- 小型・薄型・軽量です。また、低騒音・低消費電力です。
