Product Introduction

製品紹介

チェックバルブ

チェックバルブ
DCV-3-7

電装産業株式会社のオリジナルブランド製品である小型スプリング式の逆止弁です

仕様

特長

  • ステンレスボールとスプリングの採用により、逆止効果が安定。
  • ハウジングはポリプロピレンの採用により、耐薬品性向上へ。
  • Oリングにバイトンを採用し、耐薬品性と耐熱性向上へ。
  • 小型・超軽量・安価!

用途例

  • インクジェットプリンター
  • 医療機器
  • コーヒーサーバー
  • 美容機器
  • マッサージ器
  • 血液分析装置 など

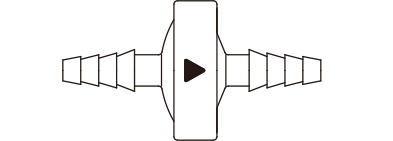

チェックバルブ
OCVシリーズ

チェック・バルブOCVシリーズは、シンプルな構造と経済性を追求した、ダイヤフラム式チェックバルブです。
オール樹脂製で、軽量・コンパクトな設計のため、小型機器・装置での組込み用途に最適です。

仕様

材質本体/ポリプロピレン
ダイアフラム/バイトン
使用湿度常温
最大使用圧力0.4Mpa

品番対応チューブ内径全長最大径重量
OCV35VP3mm~5mm37mm20mm1.9g

品番対応チューブ内径全長最大径重量
OCV69VP6mm~10mm55mm20mm3.4g

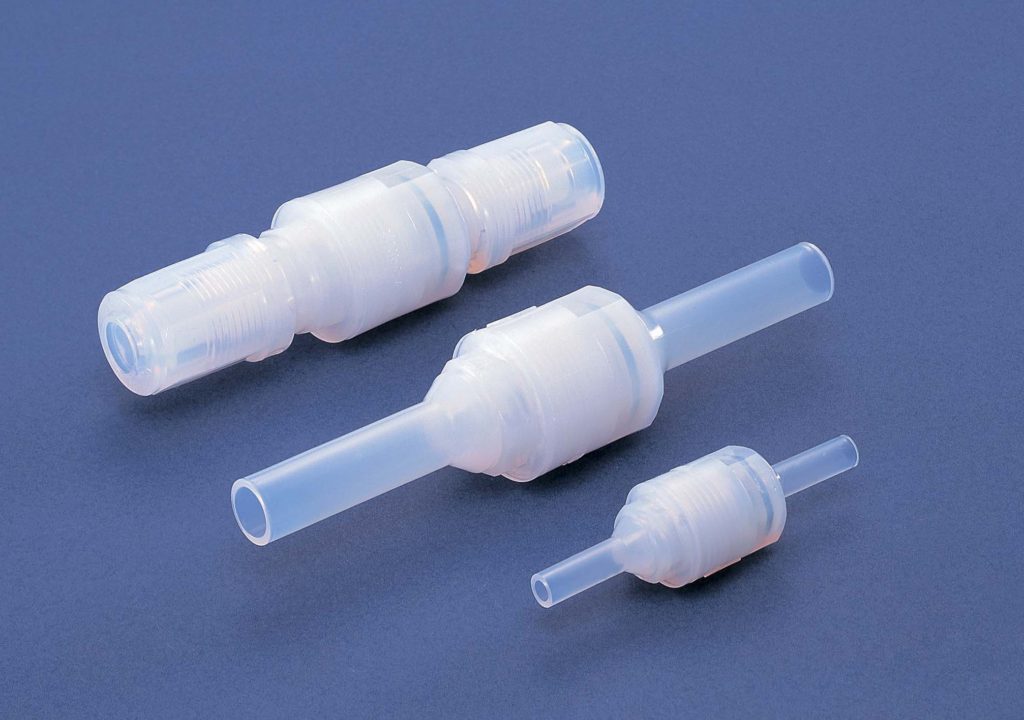

チェックバルブ
CK型

逆流を防止するためのバルブです。

仕様

流体圧力耐圧クラッキング
圧力
流体温度環境温度取付姿勢接液部材質流体
0~350KPa400KPa10KPa前後5~80℃5~60℃自在PFA、PTFE
各種Oリング(パーフロ、カルレッツ、FKM)
気体
液体(純水、薬液)

特長

  • 接液部には各種Oリングと耐薬品性の高いフッ素樹脂(PFA、PTFE)を使用しており、幅広い薬品に使用可能です。
  • フッ素樹脂の特殊スプリングを使用した構造のため、耐食性に優れています。
  • 接続サイズ、接続タイプ、Oリングの材質が選択可能です。

ご注意

気体でご使用の場合、音鳴りおよび振動音が発生することがあります。
(製品不良ではございません)

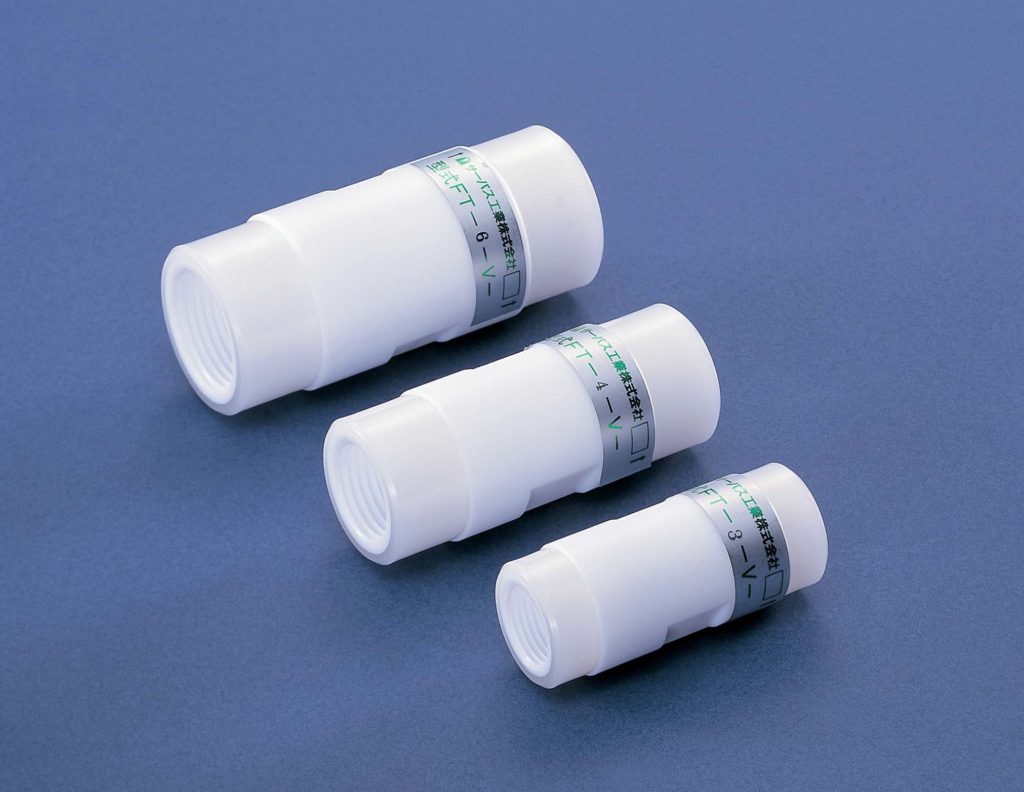

チェックバルブ
FT型

逆流を防止するためのバルブです。

仕様

流体圧力耐圧クラッキング
圧力
流体温度環境温度取付姿勢接液部材質流体
0~400KPa500KPa20KPa前後5~80℃5~60℃自在PFA、PTFE
各種Oリング(パーフロ、カルレッツ、FKM、EPDM)
気体
液体(純水、薬液)

特長

  • 接液部には各種Oリングと耐薬品性の高いフッ素樹脂(PFA、PTFE)を使用しており、幅広い薬品に使用可能です。
  • フッ素樹脂の特殊スプリングを使用した構造のため、耐食性に優れています。
  • Rcネジタイプのため、継手の汎用性があります。
  • 接続サイズ、Oリングの材質が選択可能です。

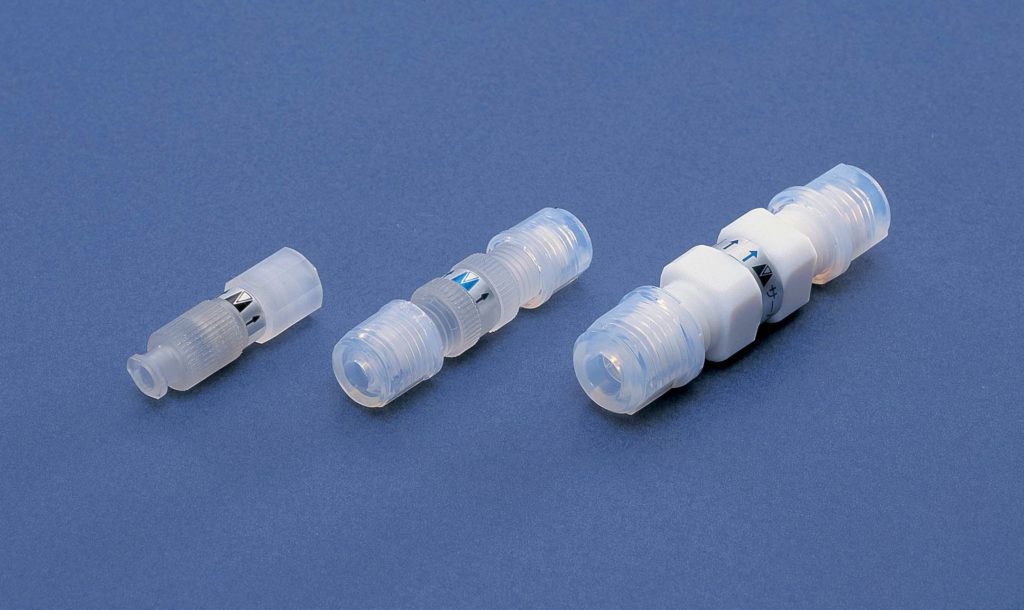

ミニチェックバルブ
MFTD型

逆流を防止するためのバルブです。

仕様

耐圧流体温度クラッキング圧力接液部材質
100KPa常温微圧PCTFE、PTFE(MFTD-6-□はPTFE)
各種ゴム材質(FKM、EPDM、パーフロ)

特長

  • 継手はWフィッティングとルアーロックフィッティングを選定可能です。
  • ダックビル形状のゴム材質を使用した構造のため、用途に応じて材質をお選び頂けます。

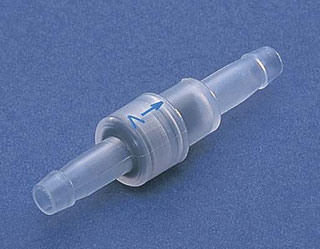

ミニチェックバルブ
MFP型

逆流を防止するためのバルブです。

特長

  • ダックビル形状のゴム材質を使用した構造のため、用途に応じて材質をお選び頂けます。
  • 接液部には各種ゴム材質とPPを使用しております。
  • コンパクトにできており、安価で設置が容易です。
耐圧流体温度クラッキング圧力接液部材質
100KPa常温微圧PP
各種ゴム材質(FKM、EPDM、パーフロ)
