ピンチバルブ
- シリコーンチューブなど軟質チューブを直接押しつぶして開閉するタイプのソレノイドバルブです。
- 接液部品がチューブだけなので、使用後にチューブ交換することにより流路をクリーンに保つことができ、
クロスコンタミネーションの防止になります。また固体粒子の混じった液体（スラリー）にも使用可能です。 - お客様のご使用のチューブに合わせて、ピンチバルブをカスタマイズすることも可能です。
PEシリーズ
特長
内径0.8mm、外径2.4mmのシリコーンチューブ用のデュアルタイプの小型ピンチバルブです。
マウンティングクリップ（付属品）付きです。
| 型式 ＼ 仕様 | バルブ タイプ | チューブ材質 | チューブ内外径 （mm） | 外形寸法 W × L × H（mm） | IN （COM） 圧力 （kPa） | 電圧 | 消費 電力 | 時間 定格 |
|---|---|---|---|---|---|---|---|---|
| PE-0810NO | 2方弁（N.O.) | シリコーン | 0.8×2.4 | 21×26×55.1 | 0~100 | 12VDC 24VDC | 2.8W | 連続 |
| PE-0810W | 3方弁 |

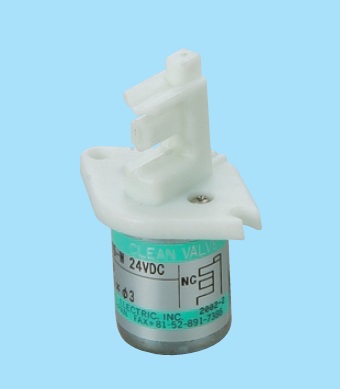

PSシリーズ
特長
小径チューブ用小型ピンチバルブのスタンダードです。
NC用、NO用、2本のチューブ同時開閉用（3方弁）の3タイプがあります。
| 型式 ＼ 仕様 | バルブ タイプ | チューブ材質 | チューブ内外径 （mm） | 外形寸法 W × L × H（mm） | IN （COM） 圧力 （kPa） | 電圧 | 消費 電力 | 時間 定格 |
|---|---|---|---|---|---|---|---|---|
| PS-0815NC | ２方弁（N.C.) | シリコーン | 0.8 × 2.4 | 39.2 × 26 × 49.5 | 0~150 | 12VDC 24VDC | 3W | 連続 |
| PS-1015NC | シリコーン ファーメド | 1 × 3 | ||||||
| PS-1615NC | シリコーン | 1.6 × 3.2 | ||||||
| PS-0815NO | 2方弁（N.O.） | シリコーン | 0.8 × 2.4 | |||||
| PS-1010NO | 1 × 3 | 0~100 | 24VDC | |||||
| PS-1015NO | シリコーン ファーメド | 0~150 | 12VDC 24VDC |
|||||
| PS-1615NO | シリコーン | 1.6 × 3.2 | ||||||
| PS-0815W | 3方弁 | 0.8 × 2.4 | ||||||
| PS-1015W | シリコーン ファーメド | 1 × 3 | ||||||
| PS-1615W | シリコーン | 1.6 × 3.2 |
PSKシリーズ
特長
内径0.8 ～ 1.6 mm、外径2.4 ～ 3.2 mmのシリコーンチューブ用の小型ピンチバルブです。
チューブ抜け止め機構が付いています。
| 型式 ＼ 仕様 | バルブ タイプ | チューブ材質 | チューブ内外径 （mm） | 外形寸法 W × L × H（mm） | IN （COM） 圧力 （kPa） | 電圧 | 消費 電力 | 時間 定格 |
|---|---|---|---|---|---|---|---|---|
| PSK-0815NC | 2方弁（N.C.） | シリコーン | 0.8 × 2.4 | 39.2 × 26 × 54 | 0～150 | 12VDC 24VDC | 3W | 連続 |
| PSK-1015NC | 1 × 3 | 39.2 × 26 × 56 | ||||||
| PSK-1615NC | 1.6 × 3.2 | |||||||
| PSK-1015NO | 2方弁（N.O.） | 1 × 3 | ||||||
| PSK-1615NO | 1.6 × 3.2 | 39.2 × 26 × 55 | ||||||
| PSK-0815W | 3方弁 | 0.8 × 2.4 | 39.2 × 26 × 53 | |||||
| PSK-1015W | 1 × 3 | 39.2 × 26 × 56 | ||||||
| PSK-1615W | 1.6 × 3.2 | 39.2 × 26 × 51 |
PMシリーズ
特長
シリコーン、ファーメド、タイゴンなど幅広いチューブ材質に対応した小型ダブルピンチバルブです。
2本のチューブの開閉状態を交互に切替できます。Y字型チューブフィッティングとの併用で3方弁としても使用できます。
チューブ着脱が容易で優れたメンテナンス性を発揮します。
| 型式 ＼ 仕様 | バルブ タイプ | チューブ材質 | チューブ内外径 （mm） | 外形寸法 W × L × H（mm） | IN （COM） 圧力 （kPa） | 電圧 | 消費 電力 | 時間 定格 |
|---|---|---|---|---|---|---|---|---|
| PM-0815W | 3方弁 | シリコーン ファーメド タイゴン | 0.8 × 2.4 | 39.2 × 26 × 60.1 | 0～150 | 12VDC 24VDC | 4.4W | 連続 |
| PM-1015W | シリコーン ファーメド | 1 × 3 | ||||||
| PM-1605W | シリコーン | 1.6 × 3.2 | 0～50 |

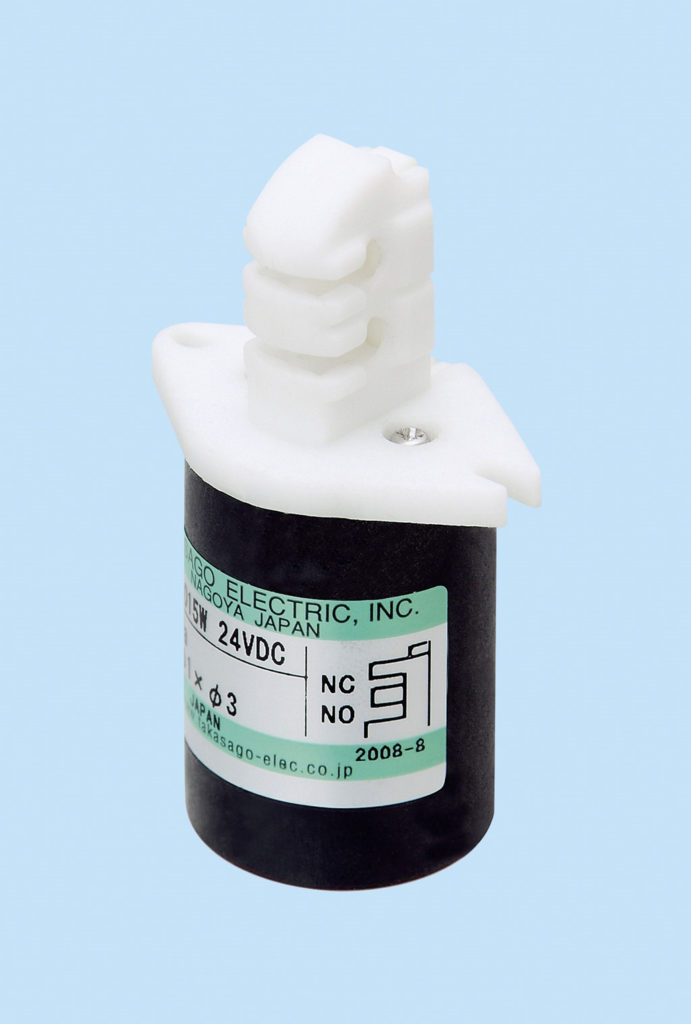

PMKシリーズ
特長
内径0.8mm、外径2.4mmのシリコーンチューブ用のピンチバルブです。
NC、NOのいずれか単独でも、2本のチューブの同時開閉でも、自在に使用でき、
またY字型チューブフィッティングとの併用で3方弁としても使用できます。
また、チューブ抜け止め防止機構が付いています。
| 型式 ＼ 仕様 | バルブ タイプ | チューブ材質 | チューブ内外径 （mm） | 外形寸法 W × L × H（mm） | IN （COM） 圧力 （kPa） | 電圧 | 消費 電力 | 時間 定格 |
|---|---|---|---|---|---|---|---|---|
| PMK-1015W | 3方弁 | シリコーン ファーメド | 1 × 3 | 39.2 × 26 × 61.5 | 0~150 | 12VDC 24VDC 90VDC 100VAC | 4.4W | 連続 |
| PMK-0815W | シリコーン ファーメド タイゴン | 0.8 × 2.4 |

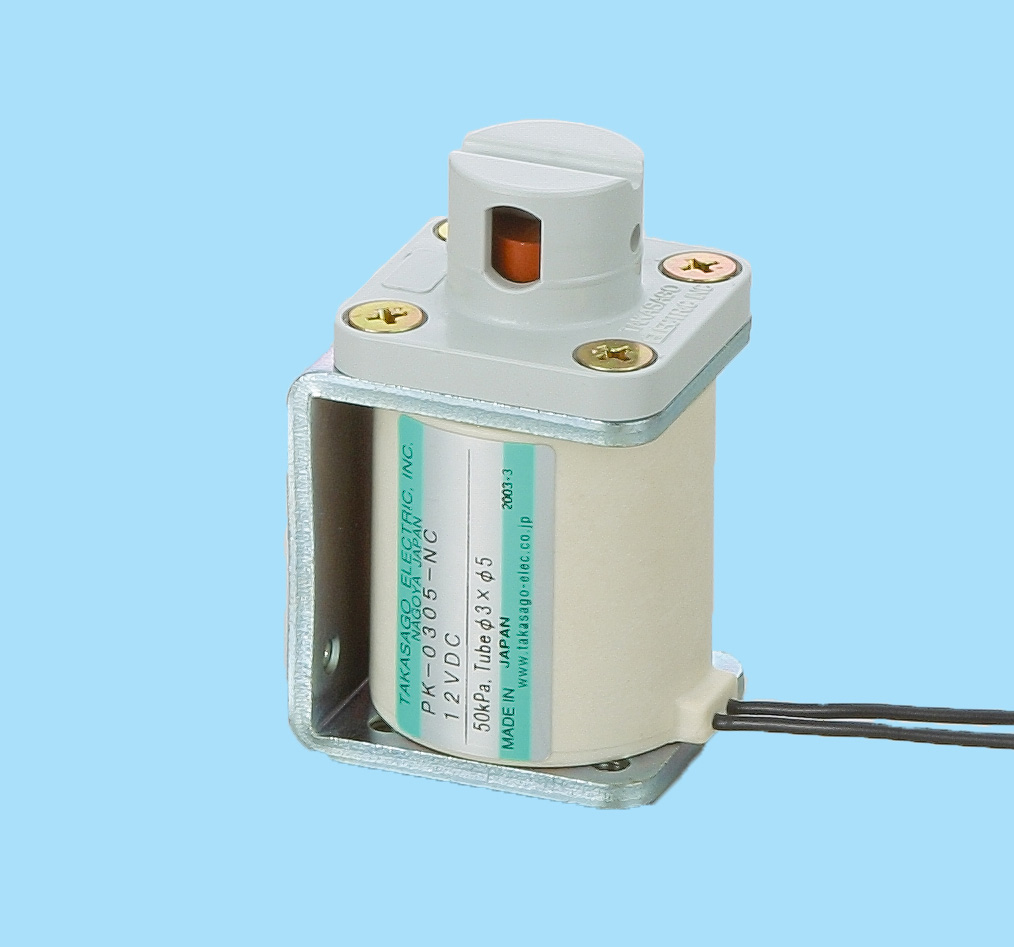

PKシリーズ
特長
内径1.6mm～6.4 mm、外径4.8～9.6 mmのシリコーンチューブ用のピンチバルブです。
| 型式 ＼ 仕様 | バルブ タイプ | チューブ材質 | チューブ内外径 （mm） | 外形寸法 W × L × H（mm） | IN （COM） 圧力 （kPa） | 電圧 | 消費 電力 | 時間 定格 |
|---|---|---|---|---|---|---|---|---|
| PK-0305-NC | 2方弁（N.C.） | シリコーン | 3 × 5 | 36 × 40 × 65 | 0～50 | 12VDC 24VDC 90VDC 100VAC | 10W | 連続 |
| PK-0802-NC | 6 × 8 | 36 × 40 × 83 | 0～20 | |||||
| PK-1605-NC | 1.6 × 4.8 | 36 × 40 × 65 | 0～50 | |||||
| PK-3205-NC | 3.2 × 6.4 | 36 × 40 × 83 | ||||||
| PK-4805-NC | 4.8 × 8 | |||||||
| PK-6405-NC | 6.4 × 9.6 | |||||||
| PK-0305-NO | 2方弁（N.O.） | 3 × 5 | 36 × 40 × 70.3 | |||||
| PK-0802-NO | 6 × 8 | 36 × 40 × 88.3 | 0～20 | |||||
| PK-1605-NO | 1.6 × 4.8 | 36 × 40 × 70.3 | 0～50 | |||||
| PK-3205-NO | 3.2 × 6.4 | 36 × 40 × 88.3 | ||||||
| PK-4805-NO | 4.8 × 8 | |||||||
| PK-6405-NO | 6.4 × 9.6 |

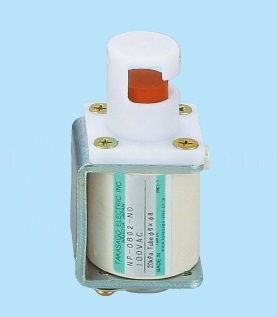

NPシリーズ
特長
内径1.6 mm ～ 6.4 mm、外径4.8 ～ 9.6 mmの中径のシリコーンチューブ用の2方ピンチバルブです。
チューブを横からスライドして装着できるスリットが入り、チューブの抜き差しが簡単です。
| 型式 ＼ 仕様 | バルブ タイプ | チューブ材質 | チューブ内外径 （mm） | 外形寸法 W × L × H（mm） | IN （COM） 圧力 （kPa） | 電圧 | 消費 電力 | 時間 定格 |
|---|---|---|---|---|---|---|---|---|
| NP-0205-NC | 2方弁（N.C.） | ファーメド | 2 × 4 | 44.5 × 36 ×65 | 0～50 | 12VDC 24VDC 90VDC 100VAC | 10W | 連続 |
| NP-0305-NC | シリコーン | 3× 5 | 36 × 40 × 64.5 | |||||
| NP-0305-NO | 2方弁（N.O.） | 36 × 40 × 69.8 | ||||||
| NP-0205-DR | 3方弁 | ファーメド | 2 × 4 | 44.5 × 36 × 85 | ||||
| NP-0305-DR | シリコーン | 3× 5 | ||||||
| NP-0310-DR | 0～100 | 12VDC 24VDC |

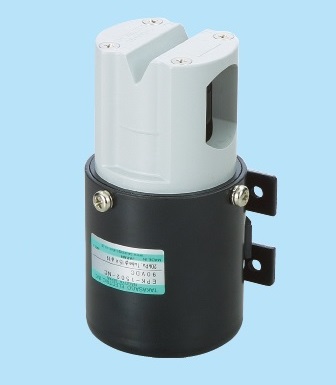

EPKシリーズ
特長
内径10 ～ 15 mm、外径13 ～ 19 mmの大口径のシリコーンチューブ用のピンチバルブです。
N.C.タイプは間欠定格仕様ですが、N.O.タイプで連続定格仕様のものもご用意しております。
| 型式 ＼ 仕様 | バルブ タイプ | チューブ材質 | チューブ内外径 （mm） | 外形寸法 W × L × H（mm） | IN （COM） 圧力 （kPa） | 電圧 | 消費 電力 | 時間 定格 |
|---|---|---|---|---|---|---|---|---|
| EPK-1005-NC | 2方弁（N.C.） | シリコーン | 10 × 13 | φ62 × H112 | 0～50 | 12VDC 24VDC 90VDC 180VDC 100VAC 200VAC | 60W | 間欠 |
| EPK-1502-NC | 15 × 19 | φ64 × H124 | 0～20 | |||||
| EPK-1005-NO | 2方弁（N.O.） | 10 × 13 | φ64 × H120 | 0～50 | ||||
| EPK-1502-NO | 15 × 19 | φ64 × H132 | 0～20 | |||||
| EPK-1005-NO-9 | 10 × 13 | φ64 × H120 | 0～50 | 12VDC 24VDC 100VAC | 15W | 連続 | ||
| EPK-1502-NO-9 | 15 × 19 | φ64 × H132 | 0～20 |

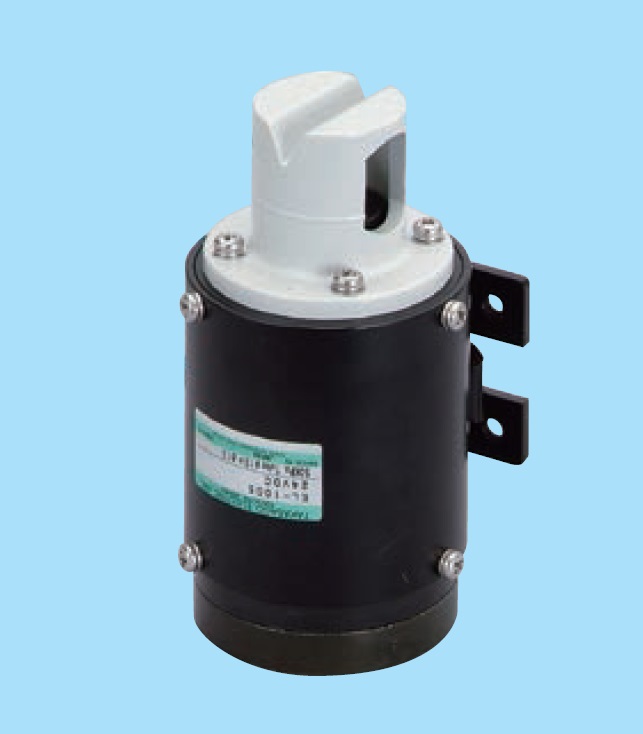

ELシリーズ
特長
ラッチ機構を採用し、低消費電力、低発熱のピンチバルブです。
内径10mm、外径13mmのシリコーンチューブ用の2方N.O.です。
| 型式 ＼ 仕様 | バルブ タイプ | チューブ材質 | チューブ内外径 （mm） | 外形寸法 Ｗ × L × H（mm） | IN （COM） 圧力 （kPa） | 電圧 | 消費 電力 | 時間 定格 |
|---|---|---|---|---|---|---|---|---|
| EL-1005 | 2方弁（N.O.） | シリコーン | 10 × 13 | φ64 × H128.7 | 0～50 | 12VDC 24VDC | 15W | 間欠 |
| EL-1502-1 | 15 × 19 | φ64 × H140.7 | 0～20 |

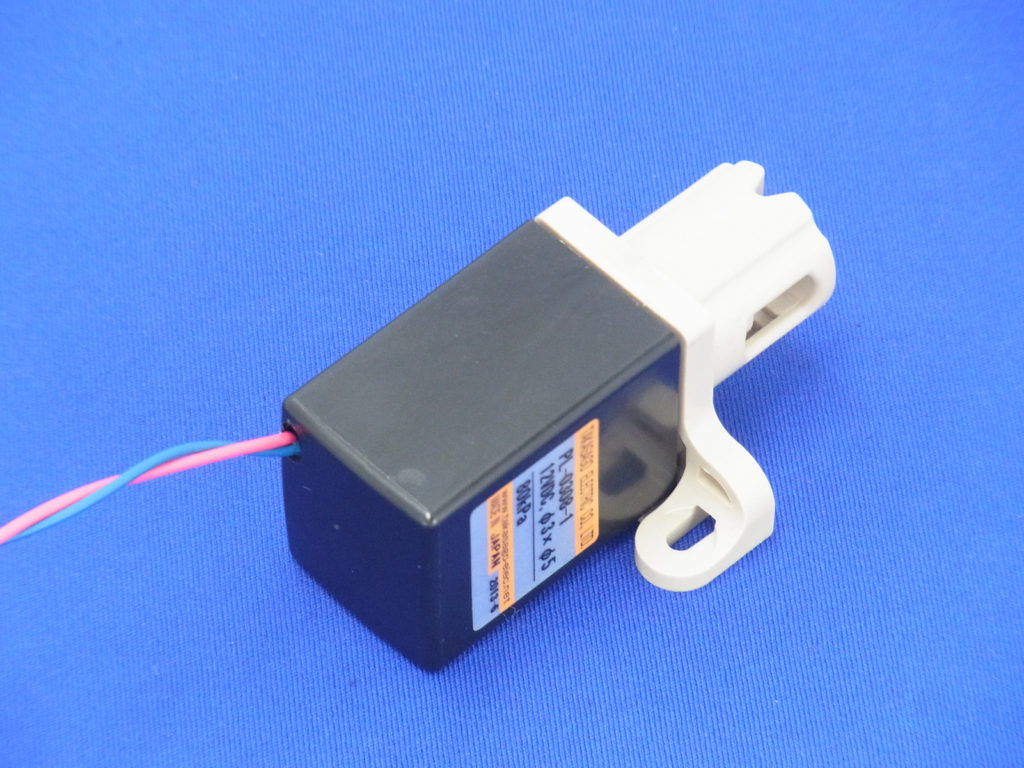

PLシリーズ
特長
内径1～3mm、外径3～5mmの小径チューブ用小型ピンチバルブです。
バルブの開閉状態を永久磁石の磁力で保持するラッチ機構を採用し、
ソレノイドが発する熱が通常より少ないため流体への熱影響が抑えられます。
| 型式 ＼ 仕様 | バルブ タイプ | チューブ材質 | チューブ内外径 （mm） | 外形寸法 W × L × H（mm） | IN （COM） 圧力 （kPa） | 電圧 | 消費 電力 | 時間 定格 |
|---|---|---|---|---|---|---|---|---|
| PL-1015 | 2方弁（N.O.） | シリコーン | 1 × 3 | 39.2 × 32.5 × 62.3 | 0～150 | 12VDC 24VDC | 8W | 間欠 |
| PL-0308 | ファーメド | 3 × 5 | 45 × 29.7 × 65.5 | -50～80 | 12VDC | 11.5W |
お客様のご使用のチューブに合わせて、ピンチバルブをカスタマイズすることも可能ですのでお気軽に下記よりお問い合わせください。
