製品紹介

継手

フィッティング

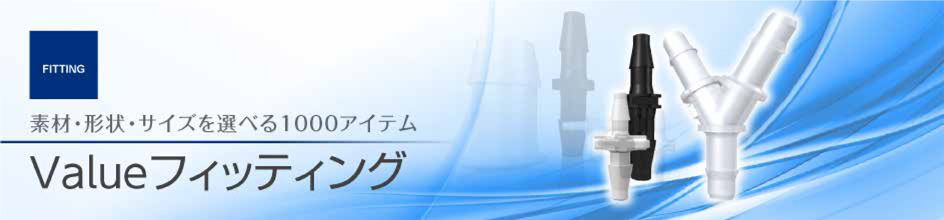

Valueシリーズ

Valueフィッティングとは?

Value フィッティングは軟質チューブ用小型フィッティングです。
最大の特徴は、
「材質」(ナイン、PP 、PC、PVDF 等)、
「サイズ」(チューブ内径1.6㎜~25.4㎜)、
「スタイル」(ストレート、エルボ、ティ、Y 字等)
の3要素から目的に応じて選べる三次元的な製品ラインナップです。

独自のシングルバーブ

選べる形状

選べるチューブサイズ

選べる材質


フィッティング
Dibaシリーズ

Dibaフィッティングとは?

マイクロ・チュービングシステムのバリエーションを拡張するためのPEEK製アダプター・シリーズです。
ネジ規格やチューブサイズ、半硬質と軟質チューブの変換、分岐などをサポートします。
また、カップリングのターミネーションとして使用することで、加圧下でも簡単かつスピーディな配管の着脱を可能にし、液体の移送ライン切り替えが容易になります。


カーボンPEEK継手
アントロック

特長

アントロックは、耐熱、強度、耐薬品性と経済性の両立を目指し、スーパー・エンジニアリング・プラスチック「PEEK」をベースに製作された配管用継手です。
このアントロックでは、PEEK樹脂の特長である耐熱、耐薬品性を活かしつつ、カーボンを含有させることで更なる強度の向上を可能にしました。
また、カーボンによる副次的効果として、UVの遮光効果をも可能にしています。
チューブとの接続には簡便かつ実績あるフェルール・レス構造を採用し、確実でスピーディーな作業を実現します。
従来、ステンレス等金属製継手を使用していた用途での軽量化や錆対策、フッ素樹脂継手を使用していた分野でのコストダウンに最適です。

チューブ外径×内径ネジ規格品番全長(㎜)
4.0×2.0㎜R1/8AL010401CP27.4
6.0×4.0㎜R1/4AL010602CP33.3
8.0×6.0㎜R1/4AL010802CP36.6

PTFEチューブ用継手
SMシリーズ

特長

フラットボトムタイプのフレア式継手です。
PTFEチューブの先端を拡げて、予めフランジ状に成形された部品(シールジョイント)を装着するだけで使用できます。

仕様

タイプフレア
チューブ内径1.0~4.0㎜
チューブ外径2.0~5.0㎜
ネジサイズM5、M6、1/4-28UNF、M8 P=1、5/16-24UNF
接液材質ETFE

ワンタッチ継手

チューブを挿し込むだけで接続!

特長

  • チューブの接続がとても簡単!取り外しもコレットを押ながらチューブを引っ張るだけです。
  • 流体圧力は700kPaまで、流体温度は100℃まで使用可能。
  • 外径2mmのPTFE/PFAチューブに対応しています。接液部材質はPPSとFPMで、幅広い流体に耐性があります。
  • 挿入後もチューブが自由に回転しますのでチューブ他端を別ポートに接続する場合もねじれなく配管が可能です。
  • 接続ねじサイズはM6と1/4-28UNFがあります。
  • ワンタッチ継手一体成形型のバルブもございます。

寸法


フッ素樹脂継手
30Series

ボディ外側をテーパー形状にしたテーパー収縮シール構造。ボディにチューブを差込みナットで締め付けるだけで高いシール性を保持します。

特長

  • スタンダードタイプのフッ素樹脂継手
  • テーパー収縮シール方式を採用
  • 特殊治具を使用しない為、施工が簡単
  • シンプル構造&コンパクトデザイン
  • 最高使用温度:100℃
  • 適用チューブ材質 : PFA、PTFEフッ素樹脂(その他、材質をご使用の場合は御相談下さい。)
  • 適用チューブサイズ:φ3mm~φ13mm,φ1/8″~φ1/2″

フッ素樹脂継手
30Series(極細径継手)

標準の30seriesにはない極細径チューブ用継手のご紹介です。
1/16″と2㎜の配管径に対応しており、ユニオン、エルボ、3方、隔壁、異径など各種用途に合わせて取り揃えております。テフロンチューブなどの配管場所で耐薬品性を必要とする用途にご利用頂けます。
詳細は下記よりダウンロードください。
