OFVシリーズとは？

OFVシリーズは、シンプルな構造と経済性を追求した製品です。
オール樹脂製で、軽量・コンパクトな設計のため、小型機器・装置での組込み用途に最適です。

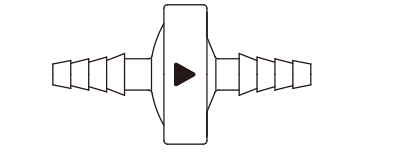

OFVインライン・フィルター

OFVインライン・フィルターは、機器や装置の流体回路において微粒子、異物を濾過するプラスチック製フィルターです。

仕様

• 材質：　ポリプロピレン
• 最大使用圧力：　0.4Mpa
• フィルター気孔径：　100μm

品番	対応チューブ内径	全長	最大径	重量
OFV35PP100	3mm～5mm	37mm	20mm	2.0g

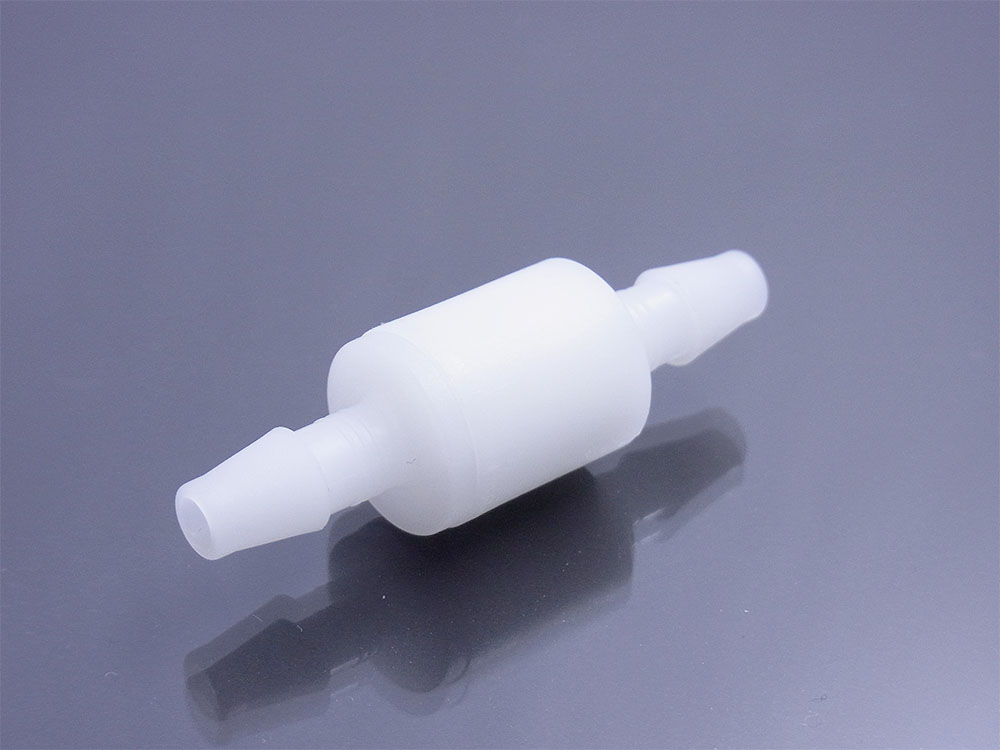

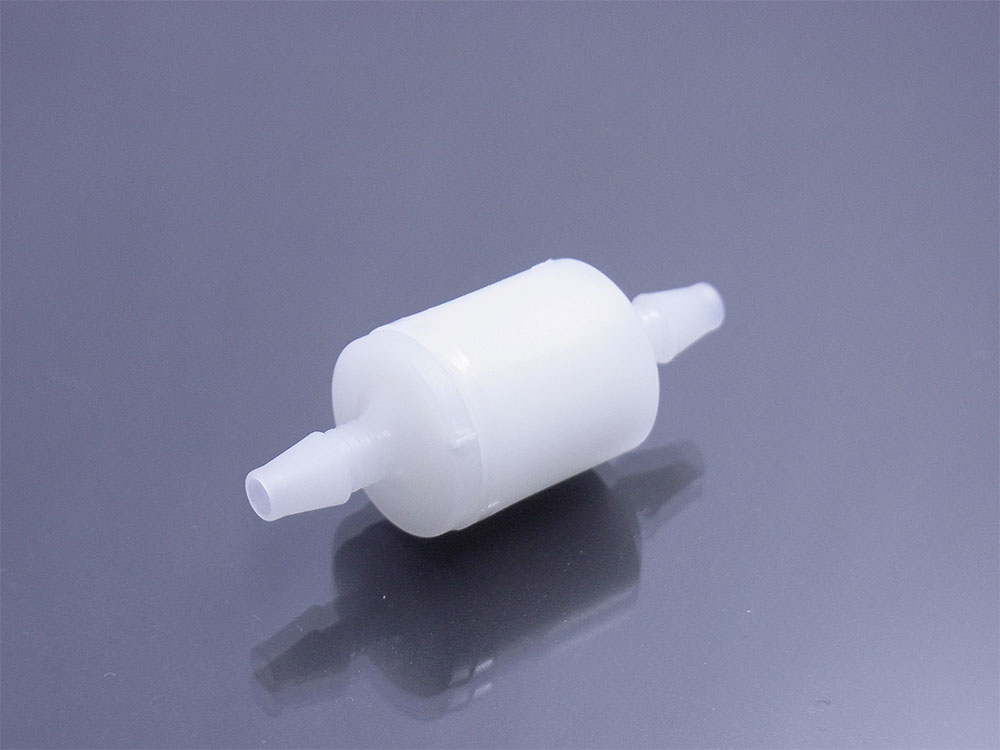

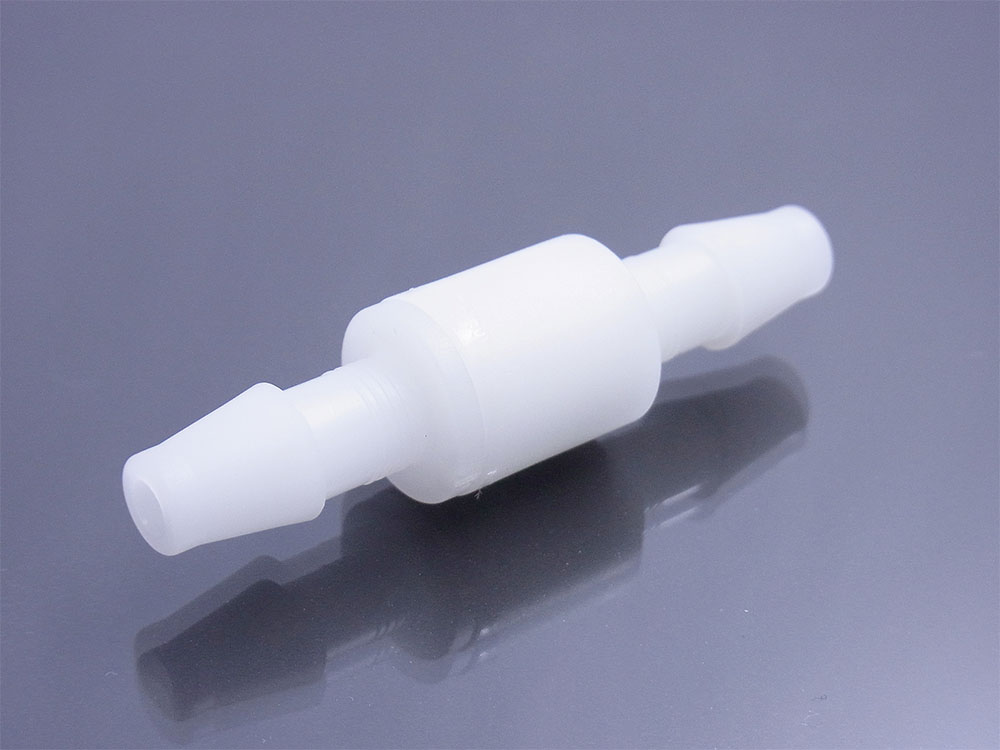

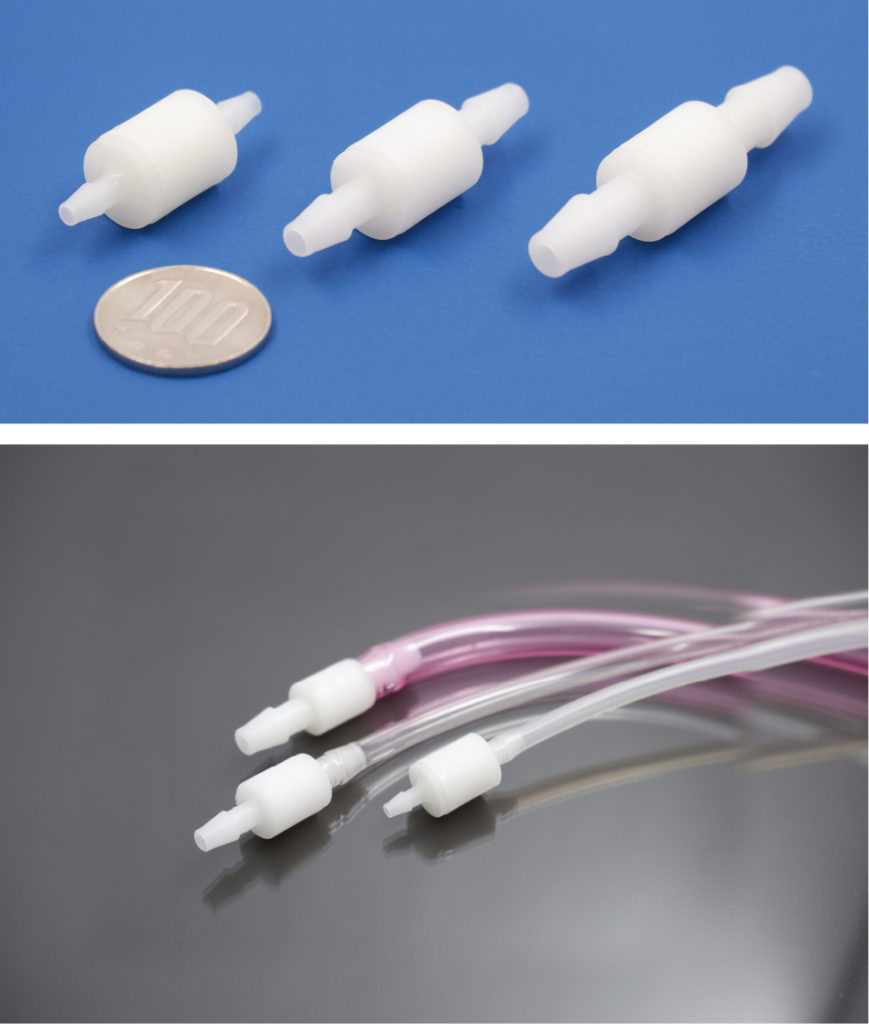

SFVインライン・フィルターとは？

各種流体の簡易フィルターとして製作された超小型フィルターです。オール樹脂製で、高い耐薬品性と軽量、
小型化を両立しています。直径13ミリのスリムボディは小口径流体をハンドリングする小型機器での組込用途に最適です。ホースバース標準装備のため、チューブをそのまま接続することが可能です。
フィルターのメッシュは30μm、70μm、150μmの3タイプ、
チューブ接続ホースバーブに3サイズをラインナップし、
併せて9つのバリエーションから用途にあわせてお選びいただけます。

仕様

• 使用圧力範囲：max. 0.87Mps
• 適応温度範囲：max. 60℃
• 材質
  本体　　　／ポリプロピレン
  フィルター／気孔径30μm　 高分子量ポリエチレン（UHMPE）
  　　　　　　気孔径30μm　 高密度ポリエチレン（HDPE）
  　　　　　　気孔径150μm　ポリプロピレン

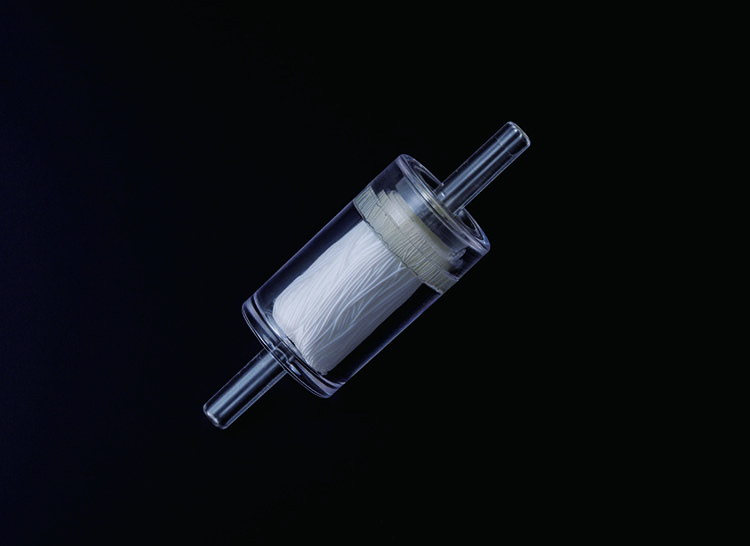

中空糸膜フィルタを用いたガスろ過用のコンパクトフィルタです。
高ろ過精度で医療機器、分析機器、半導体製造装置等の装置への搭載に最適なフィルタです。

仕様

接続口径	最高使用圧力	真空使用圧力	使用流体
1/4″チューブ(IN/OUT)	0.5MPa	-90KPa	空気、窒素

使用温度範囲	フィルタ膜面積	ろ過精度	最大許容差圧
5～50℃	270㎠	0.003μｍ	0.25MPa

• オール樹脂製の小型・軽量・コンパクトなインラインフィルタです。
• 高ろ過精度の中空糸膜を採用しています。
• クリーンな二重梱包仕様です。

材質

• ケース：ポリカーボネイト
• 中空糸膜フィルタ：ポリプロピレン
• ポッティング材：ポリウレタン

用途

• 医療機器の給気、排気用フィルタ
• ガス分析機器の供給エアーのろ過半導体製造装置の供給エアーのろ過
• 気中パーティクルカウンターのゼロ補正

中空糸膜フィルタを用いたガスろ過用のコンパクトフィルタです。
高ろ過精度で医療機器、分析機器、半導体製造装置等の装置への搭載に最適なフィルタです。

仕様

接続口径	最高使用圧力	真空使用圧力	使用流体
R3/8、Φ4、Φ6、 Φ8OD(IN/OUT)、Rc1/4	1.0MPa/20℃時	-90KPa	空気、窒素

使用温度範囲	フィルタ膜面積	ろ過精度
5～50℃	110㎠	0.003μｍ

• 小型・軽量・コンパクトなインラインフィルタです。
• 高ろ過精度の中空糸膜を採用しています。
• 選べる接続形状
• ワンタッチ接続(Φ4、Φ6、Φ8)、ネジ接続(3/8、Rc1/4)をラインナップ
• クリーンな二重梱包仕様です。

材質

• ケース(白)：ナイロン66＋ガラス繊維
• ケース(透明)：ポリカーボネイト
• 中空糸膜フィルタ：ポリプロピレン
• ポッティング材：ポリウレタン
• 継手部(Φ4、6、8)：PBT＋ステンレス
• 継手部(Rc1/4)：SUS303
• Oリング：NBR

用途

• 医療機器の給気、排気用フィルタ
• ガス分析機器の供給エアーのろ過
• 半導体製造装置の供給エアーのろ過
• 食品ブロー用エアーの除菌目的
• 純水タンクエアーベント用フィルタ
