製品紹介

リリーフバルブ

リリーフバルブ

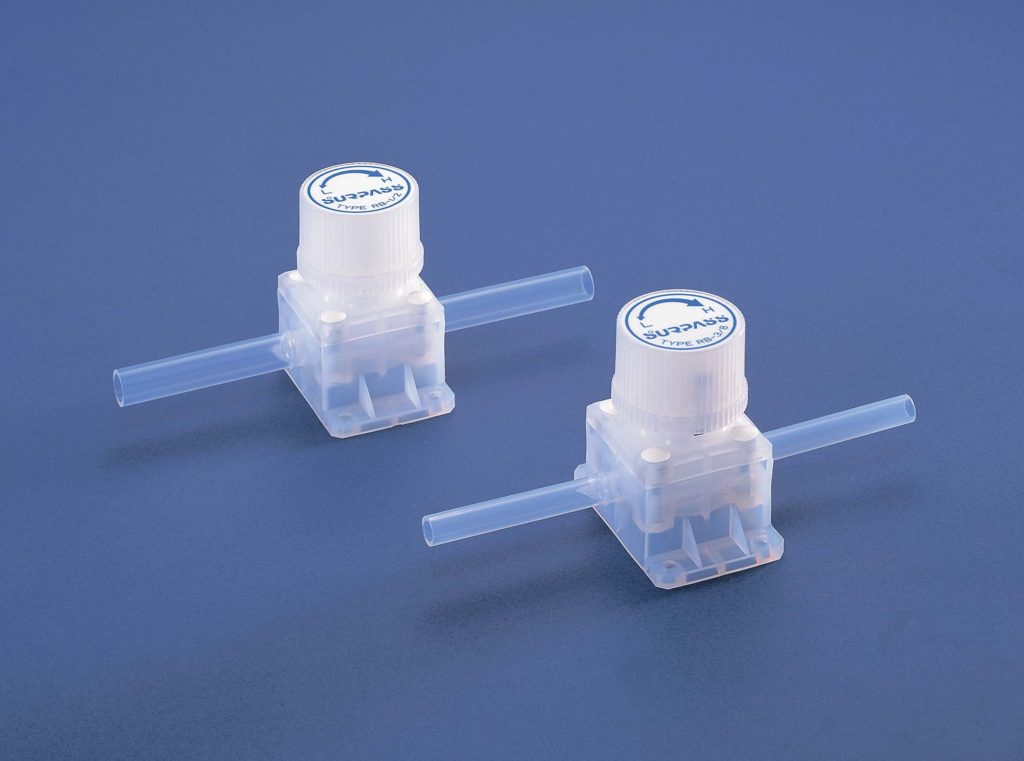

RB型

設定圧で自動的に開き、圧力を下げる機能を備えたバルブです

仕様

リリーフ圧力調整範囲耐圧流体温度環境温度
50~400kPa600kPa5~70℃5~60℃
接続形状接液部材質流体
チューブ出しPFA,PTFE,
パーフロOリング
気体、液体(純水、薬液)

特長

  • リリーフ圧力は、ツマミにて任意に調整できます。
  • リリーフ圧力調整範囲が広く、幅広いリリーフ圧力の選択が可能です。
  • 接液部にはフッ素樹脂を使用し、耐薬品性に優れています。
  • PFAチューブ出しのため接続が容易です。
  • 接続サイズが選択可能です。

ダイアフラム式高耐食リリーフバルブ
CIVシリーズ

特長

  • 接液部分にPTFE、PPS等の高耐食材質のみを使用したダイアフラム構造のリリーフバルブです。強酸、強アルカリ等にも使用可能です。
  • 一次側圧力が上昇すると開弁し、二次側ポートに流体が流れ、一次側配管内の圧力がリリーフ圧以上に上昇するのを防ぎます。
  • 圧力センサー不要で低コストです。成形量産化によりさらにコスト低減も可能です。
  • 配管上にそのまま設置でき、リリーフ用分岐・配管設置によるデッドボリュームをなくすことができます。
リリーフ圧力200~1000kPa ※1、2
オリフィス1㎜
接続M6、1/4-28UNFから選択可
バルブボディ材質PTFE、PPS、PEEKから選択可
※1 本品のリリーフ圧はカスタマイズで型式ごとに設定します。
    別途、お客様でリリーフ圧が調整可能な製品もございます。
※2 リリーフ圧力は温度の影響を受けて、設定値から多少変動します。
