Product Introduction

製品紹介

ダイアフラムバルブ

現在5000種類を超えるバルブを有しており、お客様のニーズに合わせたオーダーメイド設計が可能です。

主要一覧

NV/NLVシリーズ


   オリフィス:0.4㎜
   IN圧力:0~100kPa
  消費電力:1.2W 駆動時(ラッチ式)
   外形寸法:φ5.7×27~32.5mm

EXAKNシリーズ

   オリフィス:0.8㎜
   IN圧力:-40~300kPa
   消費電力:1.2W
    外形寸法:φ14.0×42.3mm(ニップルタイプ)

EXVシリーズ

  オリフィス:1.0mm
   IN圧力:-20~200kPa
   消費電力:2.8W
    外形寸法:14.0×25.0x31.7mm

STVシリーズ

  オリフィス:1.2㎜
   IN圧力:-50~200kPa
   消費電力:2.5~3.0W
    外形寸法:φ20.0×38.2~43.5mm

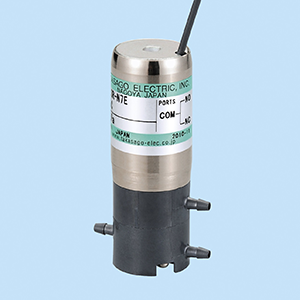

CTVシリーズ

  オリフィス:1.2~1.6mm
   IN圧力:-50~200kPa
   消費電力:3.5W
    外形寸法:φ21.0×48.0~57.9mm (ニップル部除く)

MTVシリーズ

  オリフィス:1.0~2.0mm
   IN圧力:-100~600kPa
   消費電力:1.9~4.4W
    外形寸法:φ26.0×57.0mm

MLVシリーズ

  オリフィス:2.5mm
   IN圧力:-40~200kPa
   消費電力:3.1~4.4W
    外形寸法:φ30.0×57.2mm

YTVシリーズ

  オリフィス:3.0mm
   IN圧力:-100~150kPa
   消費電力:5.0W
    外形寸法:40.0×50.0x77.0mm

PKVシリーズ

  オリフィス:4.0~6.0mm
   IN圧力:-90~200kPa
   消費電力:6.0~21.0W
    外形寸法:40.0×42.0x71.0mm

HTVシリーズ

  オリフィス:10.0mm
   IN圧力:-90~100kPa
   消費電力:10.0W
    外形寸法:60.0×75.0x124.0mm


比例制御弁 NPVシリーズ

  オリフィス:4.0mm
   IN圧力:0~100kPa
   消費電力:7.0W(24VDC印加時)
    外形寸法:φ40.0×L95.0mm

特長

印加電圧の上げ下げで流量を任意に調整することができる比例制御式のダイアフラムバルブです。
この比例制御弁は、オリフィスφ4(mm)と比較的大口径です。
接液部品にはすべてPTFE(テフロン)を使用しており、耐薬品性に非常に優れており、薬液などの送液に最適です。


こちらに掲載している製品はラインナップのほんの一部にすぎません。
お客様のご希望の仕様にあわせてオーダーメイド製作いたしますので、お気軽にお問い合わせください!
