Product Introduction

製品紹介

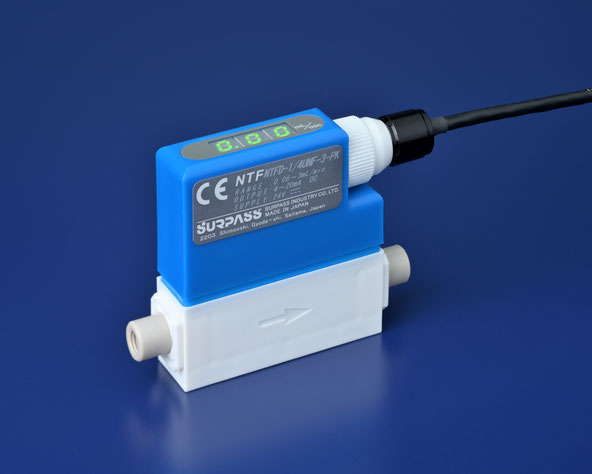

熱式流量センサー

微小流量計
NTF型

最小8μL~最大35mL/minまで計測可能な熱式流量計です。

  • 測定方式は熱マーカーを用いたTOF式(Time Of Flight式)で独自のデジタル処理により、
    高精度の測定を実現しました。
  • 流路はストレート構造のため、置換性に優れています。
  • 接液部はPTFEと石英ガラスです。
  • 様々な液種に対応
    水(純水、RO水)、細胞培養液、生理食塩水、強酸性の水溶液(塩酸、硝酸、等)、有機溶媒(アセトン、トルエン、等)
  • 流量ディスプレイ一体構造により、現場で流量表示が確認でき研究や実験に最適です。Viewer-Kit対応(別売)
  • USBでパソコンと接続し、専用ソフトが使用可能です。
  • 流量表示ディスプレイや、外装を取り払った装置組み込み用途向けのシングルタイプや、
    接液部にPEEKを採用した高耐圧タイプ(13.8MPa)もございます。

仕様

流量範囲使用圧力範囲耐圧流体温度範囲環境温度範囲接液部材質
8μL~35ml/min
※下記表参照
0~500kPa700kPa15~50℃15~50℃PTFE、石英ガラス

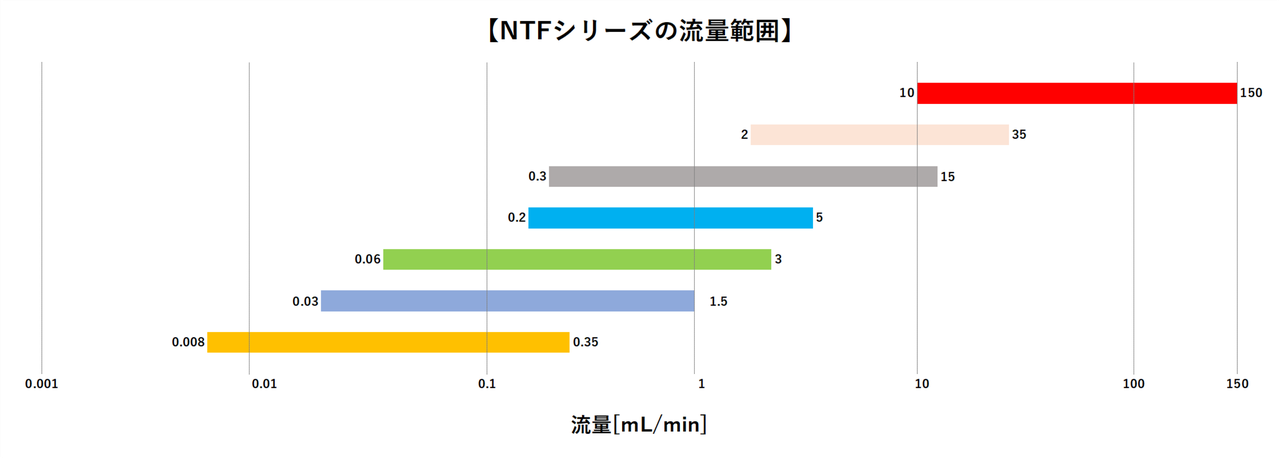

今まで測定が難しいとされていたμL/min~mL/min単位の超微小な流量を測定することができます。
低流量モデルでは8μL/minから測定できます。4種類のモデルをラインナップしており、幅広い範囲でご利用いただけます。

センサービューアーキット
V-KIT

NTF/DPS各シリーズ対応の専用キット

  • NTF/DPS各シリーズに対応可能な専用キットです。
  • パソコンとUSB接続することで、電源を供給できます。 【流量計(NTFシリーズ)での機能】
  • 流量モニター・流量のログ取得・流量データのCSV出力
  • 流量出力の傾き補正機能 ■サンプリング間隔と移動平均個数の変更
  • 積算流量の表示
  • 【圧力計(DPSシリーズ)での機能】圧力モニター・圧力ログ取得・圧力データのCSV出力

接続構成図

ソフトウェア画面
