プラグバルブ
プラグバルブ

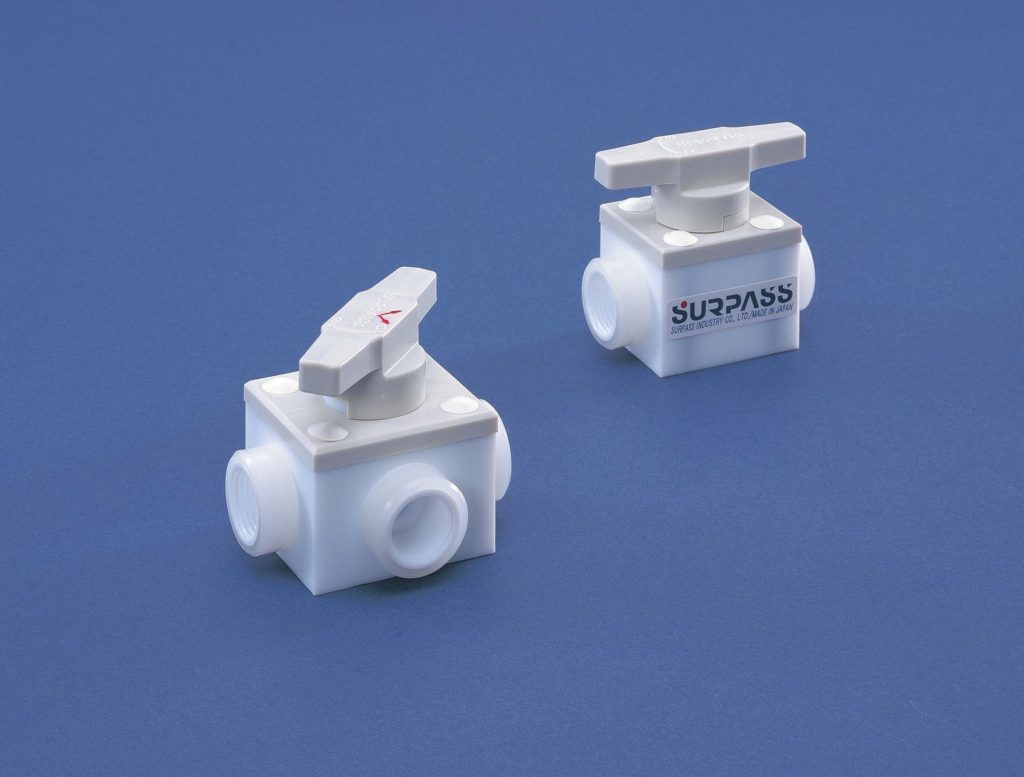

VC-T型
![](https://denso.y-nakajima.info/cms/wp-content/uploads/2020/12/076b22a41f60f4e55372a32664c3872c-300x228.jpg)
オリフィス径が大きく、圧力損失の少ない切替バルブです。
仕様
耐圧 | 流体温度 | 環境温度 | 流体 |
500kPa | 5~80℃ | 5~60℃ | 気体、液体(純水、薬液) |
接液部材質 | 接続形状 | 流体圧力 |
PTFE、パーフロOリング | Rcネジ | 0~400kPa |
特長
- 本体材質はPTFE切削品です。
- 液溜まりの少ないボアスルー構造のため、圧力損失がほとんどなく大流量を流すことができます。
- 流路を2方、3方からお選び頂けます。
プラグバルブ
VCM型
![](https://denso.y-nakajima.info/cms/wp-content/uploads/2020/12/e11d93bfe723aef0b802a547f8ed2597-300x213.jpg)
オリフィス径が大きく、圧力損失の少ない切替バルブです。
仕様
耐圧 | 流体温度 | 環境温度 | 流体 |
500kPa | 5~80℃ | 5~60℃ | 気体、液体(純水、薬液) |
接液部材質 | 接続形状 | 流体圧力 |
PFA、PTFE、パーフロOリング | チューブ出し | 0~400kPa |
特長
- 本体材質PFA成形品により、リーズナブルな価格でご提供できます。
- PFAチューブ出しのため、各社ナット施工が容易です。
プラグバルブ

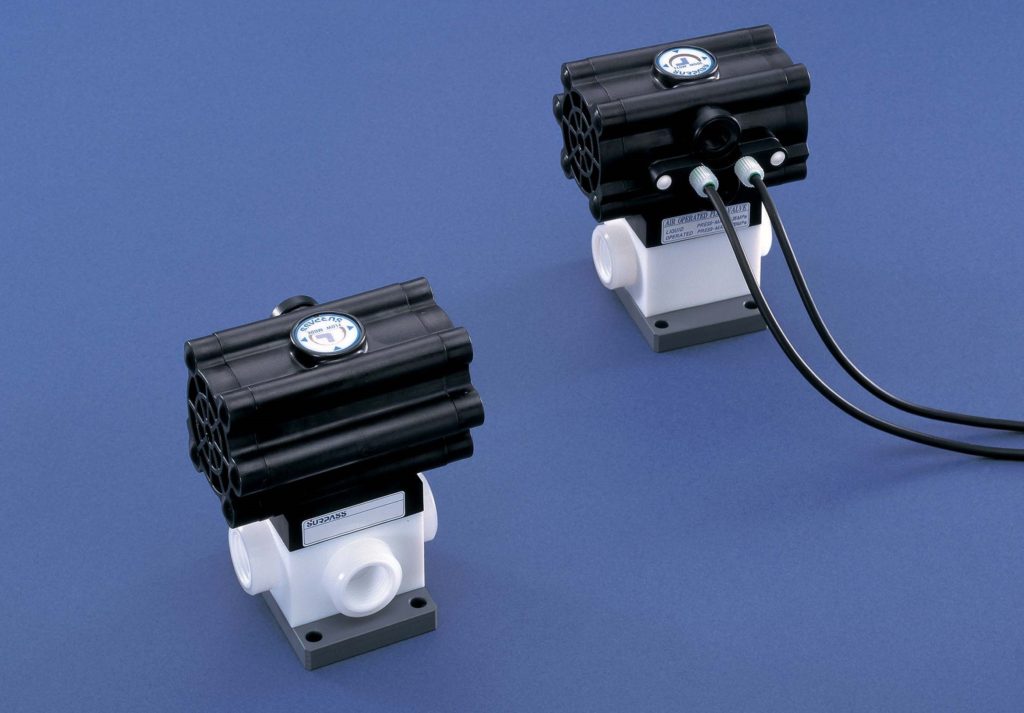

VC-G型
![](https://denso.y-nakajima.info/cms/wp-content/uploads/2020/12/7c022d6e4fce1929b3f8b56e84abc16e-1024x713.jpg)
オリフィス径が大きく、圧力損失の少ない切替バルブです。
仕様
耐圧 | 流体温度 | 環境温度 | 流体 |
500kPa | 5~80℃ | 5~60℃ | 気体、液体(純水、薬液) |
接液部材質 | 接続形状 | 流体圧力 | 操作圧力 |
PTFE、パーフロOリング | Rcネジ | 0~350kPa | 400~500kPa (MAX.700kPa) |
操作配管接続サイズ | エアオペレート部材質 | エアオペレート方式 | 取付姿勢 |
Rc1/8 | PPS ※25Aは金属製 | 複動式 | 水平、垂直 |
特長
- エアオペレート操作により遠隔操作が可能です。
- 流体の流れ方向を示す流路表示付き目視確認できます。
- 液溜まりの少ないボアスルー構造のため、圧力損失がほとんどなく大流量を流すことができます。
- 流路を2方、3方からお選び頂けます。
- センサーを使用することにより離れた場所からの流れ方向の確認が可能です。
ご注意
バルブの開閉動作は10sec/回の間隔で行ってください。
プラグバルブ

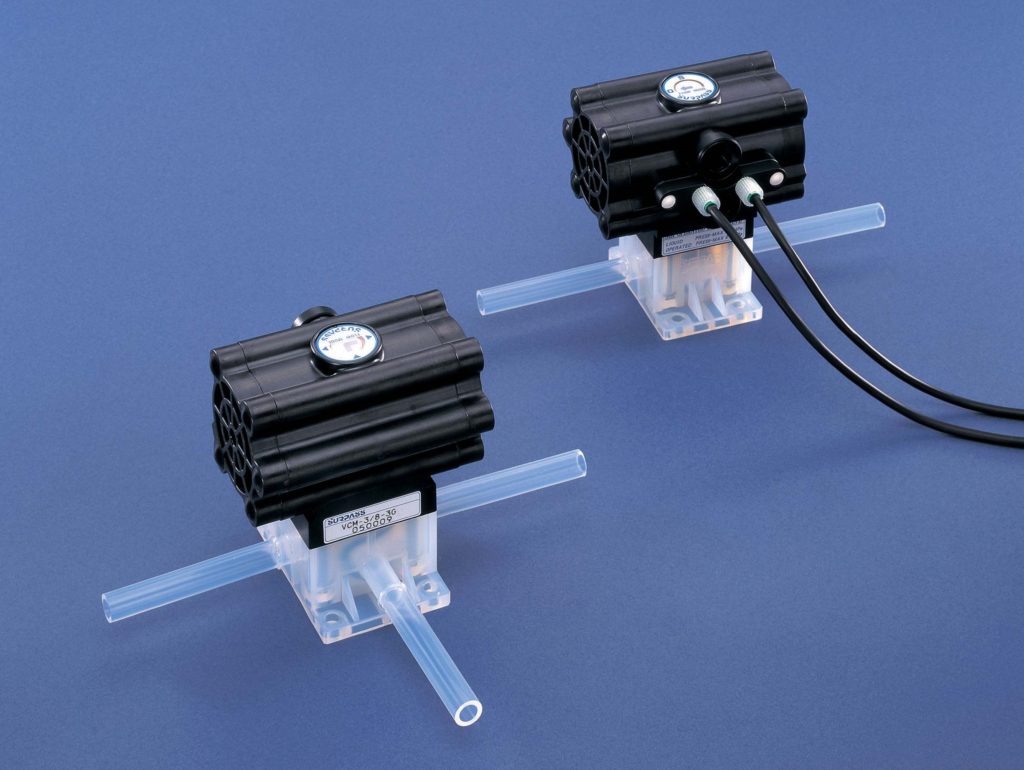

VCM-G型
![](https://denso.y-nakajima.info/cms/wp-content/uploads/2020/12/8e65950b917ed1619781466be8e288a4-1024x770.jpg)
オリフィス径が大きく、圧力損失の少ない切替バルブです。
仕様
耐圧 | 流体温度 | 環境温度 | 流体 |
500kPa | 5~80℃ | 5~60℃ | 気体、液体(純水、薬液) |
接液部材質 | 接続形状 | 流体圧力 | 操作圧力 |
PFA、PTFE、パーフロOリング | チューブ出し | 0~350kPa | 400~500kPa (MAX.700kPa) |
操作配管接続サイズ | エアオペレート部材質 | エアオペレート方式 | 取付姿勢 |
Rc1/8 | PPS | 複動式 | 水平、垂直 |
特長
- 本体材質はPFA成形品です。
- 液溜まりの少ないボアスルー構造のため、圧力損失がほとんどなく大流量を流すことができます。
- 流路を2方、3方からお選び頂けます。
- エアオペレート操作により遠隔操作が可能です。
- 流体の流れ方向を示す流路表示付き目視確認できます。
- センサーを使用することにより離れた場所からの流れ方向の確認が可能です。
【ご注意】
バルブの開閉動作は10sec/回の間隔で行ってください。
