Product Introduction

製品紹介

ニードルバルブ

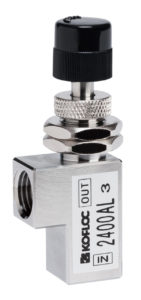

簡易ニードルバルブ
MODEL 2400/2400A SERIES

気体や液体の微量調整の開閉操作を容易に調整できるように、また、オーバースペックにならないよう必要最小限の部品で構成されたミニチュアタイプの低コストニードル弁です。

特長

  • パネルマウントミニチュアタイプ
     小型でスペースをとらず、パネルマウントできますので計装ボード用に最適です。
  • 気体・液体どちらにも使用できます
  • 精密加工製品
     精密加工された部品は全てクリーニングされ汚れに対して安心して御使用頂けます。

標準仕様

調節ネジ回転数約12回転(ただし有効回転数は約5〜12回転)
ニードル種類3種類
最大使用圧力0.6MPa
対 象ガス、液体
流体接触部材質(B)真鍮、NBR、SUS303、POM
(S)SUS304、フッ素ゴム、SUS303、フッ素樹脂
接続口Rc1/4
流量定格流量定格表参照

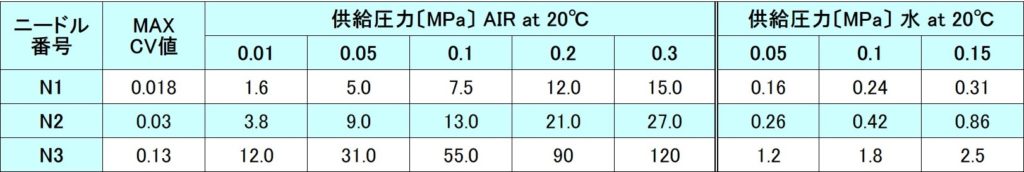

流量定格表(参考表)

使用条件・器差により実際の流量と表の値がずれる場合があります。参考値としてご利用下さい。

精密加工による回転式ニードルバルブ
【禁油仕様(グリスレス)】
MODEL 2420 SERIES

ベストセラー精密ニードルバルブMODEL2412 と
コンパクト簡易ニードルバルブMODEL2400 の間に位置付けした
ミドルタイプのニードルバルブとして開発しました。
匠の技加工により禁油の部品で組立され、生理食塩水等の医療分野対応可能です。

特長

  • 禁油仕様(グリスレス)
    全てのパーツを禁油仕様で構成、組立され、医療、バイオ等あらゆるフィールドで使用可能です。
  • 精密加工による多回転ニードル
    回転式ニードルでも多回転で制御特性が良い。
  • 特殊構造でシャット可能
    ニードル/オリフィスの面当たりでシャットする構造で安定した操作性再現性を有しています
    (ただし完全シャット保証では有りません)

標準仕様

流量定格流量定格表参考
調節ネジ回転数約10 回転
最大使用圧力0.6MPa
流体接触部材質SUS304、PP
フッ素ゴム(一部フッ素樹脂コート)
接続口Rc1/4
最高使用温度80℃
対象ガス:Air、N2、O2 etc
液体:水. 生理食塩水etc

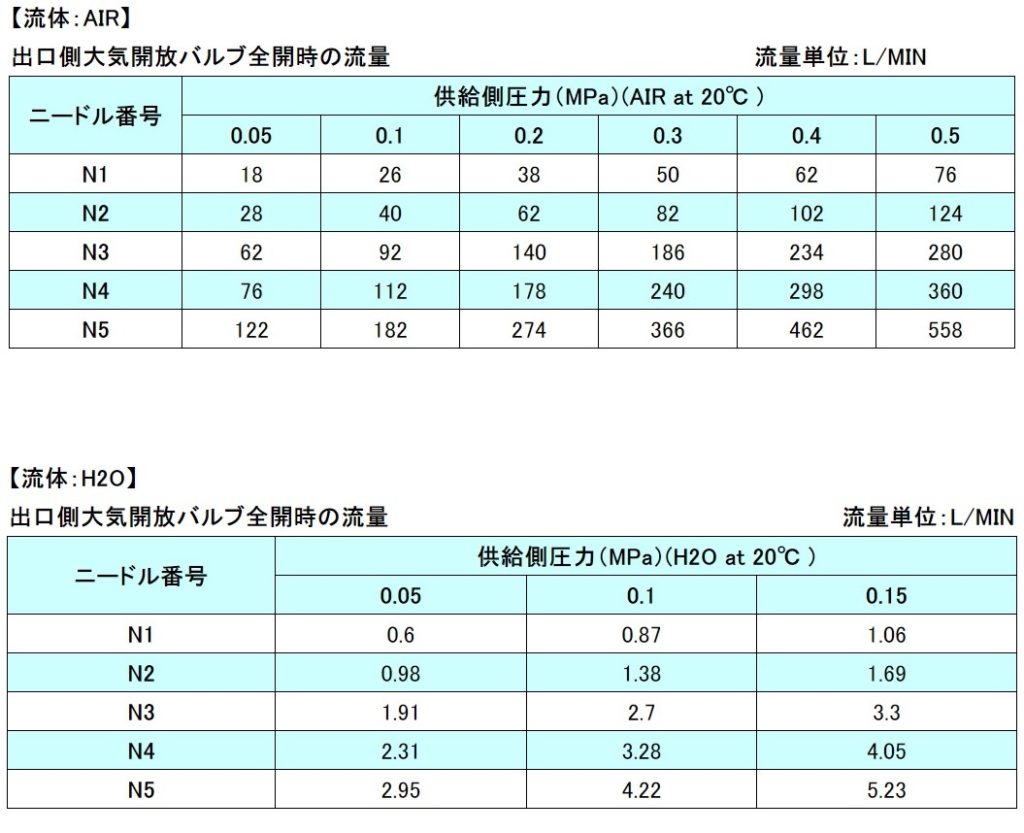

流量定格表(参考表)

使用条件・器差により実際の流量と表の値がずれる場合があります。参考値としてご利用下さい。


ニードルバルブ

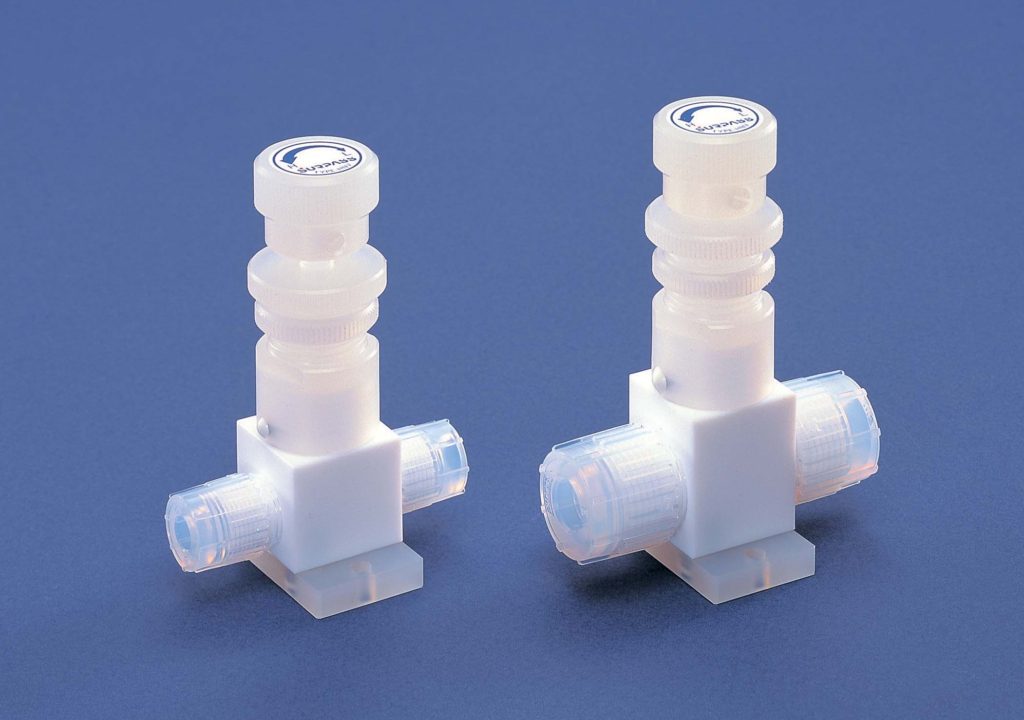

HNV型

バルブと継手が一体化した流量調整できる制御バルブです

仕様

流体圧力耐圧流体温度
0~400kPa500kPa5~80℃
環境温度接液部材質流体
5~60℃PTFE、PCTFE液体(純水、薬液)

特長

  • 独自の方式により、流量を精密かつ容易に調整が可能です。
  • パネルマウント取り付けが可能なほか、ストレートタイプではベースによる取り付けも可能となっているため、設置時の固定を容易に行うことができます。
  • 外形寸法が小さいため、装置への組み込みを容易にしました。
  • 接続サイズ、接続タイプ、ニードルリングの材質が選択可能です。

ご注意

流量は完全に止めることはできません。ツマミを回し過ぎないようにしてください。

ニードルバルブ
NNV型

バルブと継手が一体化した流量調整できる制御バルブです

仕様

使用圧力範囲使用流量範囲流体温度
0~250kPa0~50mL/min
※⊿P=100KPa
(配管条件による)
15~40℃
環境温度継手タイプ接続サイズ
15~35℃Wフィッティングφ3、1/8″
オリフィス径接液部材質流体
φ0.3PTFE、PCTFE、
パーフロOリング
液体(純水、薬液)

特長

  • 新機構の調整機能を採用し、今まで不可能だった微小量域を精密に調整できるバルブです。
  • 接液部にはフッ素樹脂を使用しており、耐薬品性・耐久性に優れています。
  • パネルマウント取り付けを採用しました。
  • NTF型微小流量計と併用することにより、リアルタイムで流量調整が可能です。
