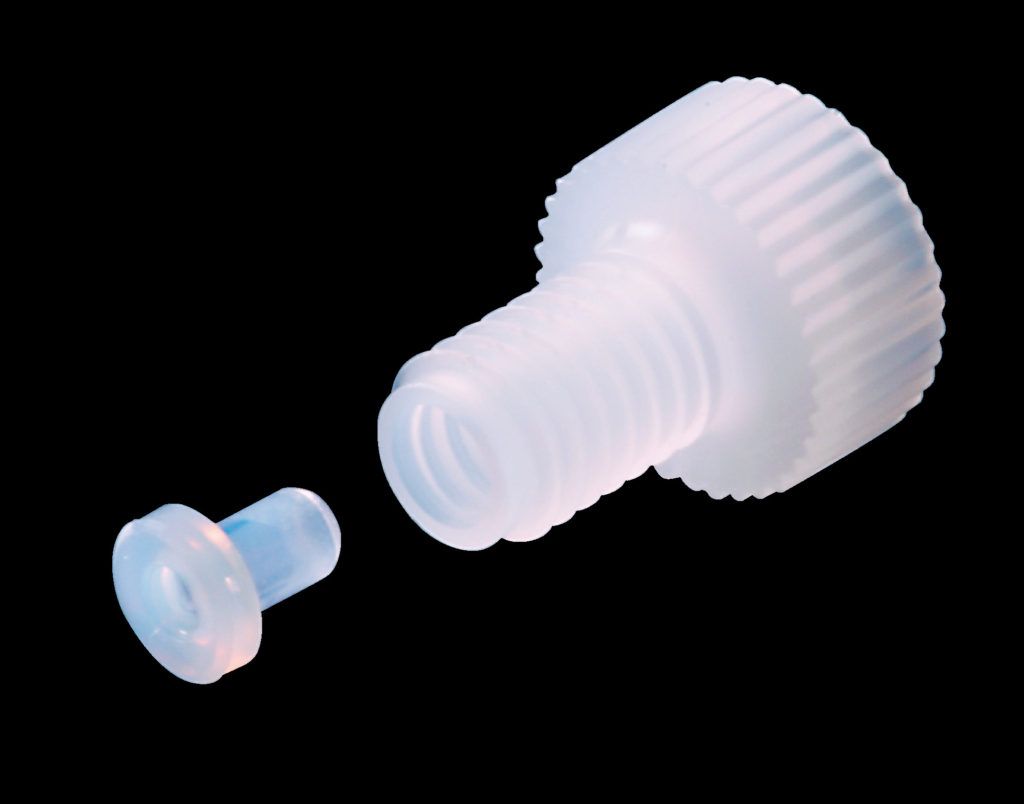

PTFEチューブ用継手
SMシリーズ

特長

フラットボトムタイプのフレア式継手です。
PTFEチューブの先端を拡げて、予めフランジ状に成形された部品（シールジョイント）を装着するだけで使用できます。

仕様

ワンタッチ継手

チューブを挿し込むだけで接続！

特長

• チューブの接続がとても簡単！取り外しもコレットを押ながらチューブを引っ張るだけです。
• 流体圧力は700kPaまで、流体温度は100℃まで使用可能。
• 外径2mmのPTFE/PFAチューブに対応しています。接液部材質はPPSとFPMで、幅広い流体に耐性があります。
• 挿入後もチューブが自由に回転しますのでチューブ他端を別ポートに接続する場合もねじれなく配管が可能です。
• 接続ねじサイズはM6と1/4-28UNFがあります。
• ワンタッチ継手一体成形型のバルブもございます。

寸法

フッ素樹脂継手
30Series

ボディ外側をテーパー形状にしたテーパー収縮シール構造。ボディにチューブを差込みナットで締め付けるだけで高いシール性を保持します。

特長

• スタンダードタイプのフッ素樹脂継手
• テーパー収縮シール方式を採用
• 特殊治具を使用しない為、施工が簡単
• シンプル構造＆コンパクトデザイン
• 最高使用温度：100℃
• 適用チューブ材質 ： PFA、PTFEフッ素樹脂（その他、材質をご使用の場合は御相談下さい。）
• 適用チューブサイズ：φ3mm～φ13mm，φ1/8″～φ1/2″

フッ素樹脂継手
30Series(極細径継手)

標準の30seriesにはない極細径チューブ用継手のご紹介です。
1/16″と2㎜の配管径に対応しており、ユニオン、エルボ、3方、隔壁、異径など各種用途に合わせて取り揃えております。テフロンチューブなどの配管場所で耐薬品性を必要とする用途にご利用頂けます。
詳細は下記よりダウンロードください。
