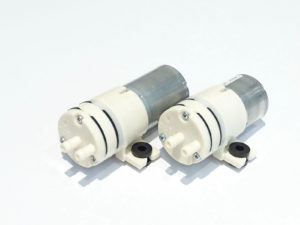

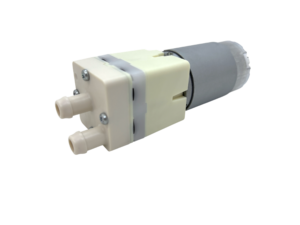

ダイアフラムポンプ DSAシリーズ

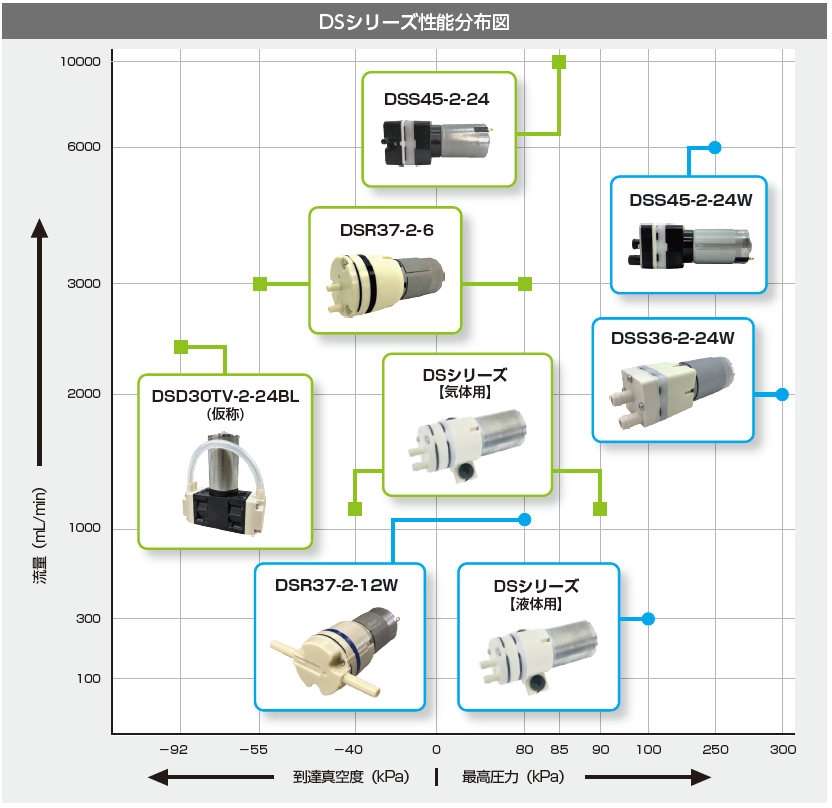

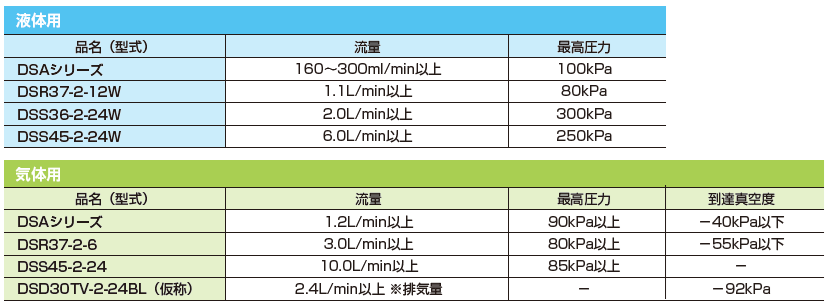

小型DCダイアフラムポンプ
DSAシリーズ
電装産業株式会社のオリジナルブランド製品である気体・液体用の小型DCダイアフラムポンプです。
気体用は真空ポンプやコンプレッサーの用途で、液体用は気液混合でのご利用が可能です。
ブラシレスモータを使った長寿命タイプもあります。
特長
- 超小型軽量 （ブラシタイプ：60g、ブラシレスタイプ：40g）
- 高圧力なのに低騒音（最大90KPaの吐出圧力・-40KPaの吸引圧力）
3気筒ダイアフラム構造により、作動音を抑え脈動を低減しています。 - 吐出ポンプ、吸引ポンプ（自吸式）として利用可能
用途
- 医用・分析装置
- 美容・健康機器
- 介護機器
- 印刷機
- 家電製品
仕様

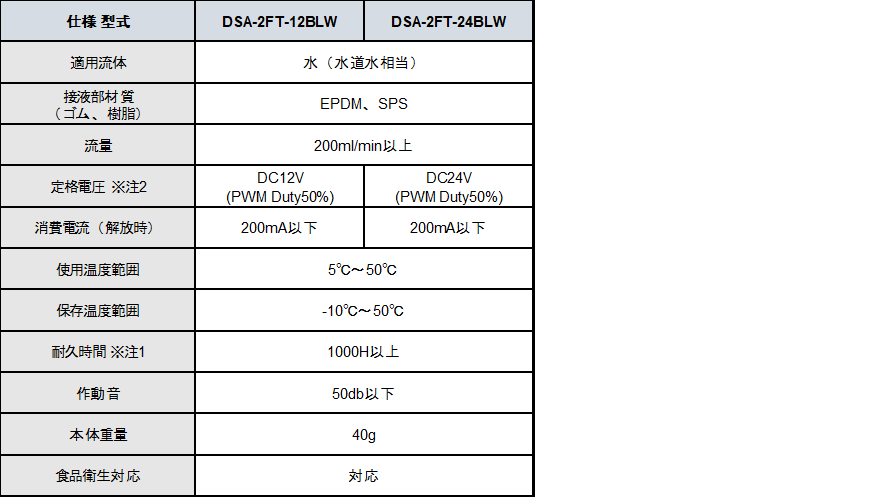

□液体用
| 型式 | DSA-2FT-12W | DSA-2FT-24W | DSA-2FT-12BLW | DSA-2FT-24BLW |
|---|---|---|---|---|
| 接液部材質 | ||||
| 適用流体 ※1 | ||||
| 定格電圧 | DC12V | DC24V | DC12V （PWM Duty50％） | DC24V （PWM Duty50％） |
| 流量 | 270ml / min以上 | 300ml / min以上 | 160ml / min以上 | 200ml / min以上 |
| 消費電流 ※開放時 | 200mA以下 | 150mA以下 | 230mA以下 | 200mA以下 |
| 使用温度範囲 | 5℃～50℃ | |||
| 保存温度範囲 | -10℃～50℃ | |||
| 耐久時間 | 200H以上 ※2 | 1000H以上 ※3 | ||
| 作動音 | 60dB以下 | 50dB以下 | ||
| 本体重量 | 60g | 40g | ||
| 食品衛生対応 | ||||
※1 耐薬品性：水道水での長期暴露耐性、耐薬品性については個別確認が必要となります。
※2 耐久試験：定格電圧印加・雰囲気温度25±5℃・絶対圧101.3KPa・相対湿度65％・吐出負荷20KPaにて連続運転を行うものとする。
※3 耐久試験：定格電圧印加・雰囲気温度25±5℃・絶対圧101.3KPa・相対湿度65％・吐出負荷20KPaにて5分ON1分OFF通電時間合計とする。
※ DSA-2FT-12BLW/24BLWで水を送液する場合は、PWM制御にてDuty50％以下で駆動のこと。PWM制御基板内蔵モータ（制御信号外部入力）搭載。
PWM制御基板はお客様にてご用意願います。
□気体用
| 型式 | DSA-2FT-12 | DSA-2FT-24 | DSA-2FT-12BL | DSA-2FT-24BL |
|---|---|---|---|---|
| 接ガス部材質 | ゴム材質：EPDM、樹脂材質：SPS | |||
| 用途 | 加圧 / 吸引 | |||
| 定格電圧 | DC12V | DC24V | DC12V | DC24V |
| 流量 | 1.3L / min以上 | 1.2L / min以上 | ||
| 消費電流※開放時 | 200mA以下 | 90mA以下 | 320mA以下 | 160mA以下 |
| 真空到達度 | -40kPa以下 | |||
| 最高圧力 | 90kPa以上 | |||
| 使用温度範囲 | 5℃～50℃ | |||
| 保存温度範囲 | -10℃～50℃ | |||
| 耐久時間 ※１ | 200H以上 | 1000H以上 | ||
| 作動音 | 50dB以下 | |||
| 本体重量 | 60g | 40g | ||
| 食品衛生対応 | 未対応 | |||
※1 耐久試験：定格電圧印加・雰囲気温度25±5℃・絶対圧101.3KPa・相対湿度65％・吐出負荷20KPaにて連続運転を行うものとする。

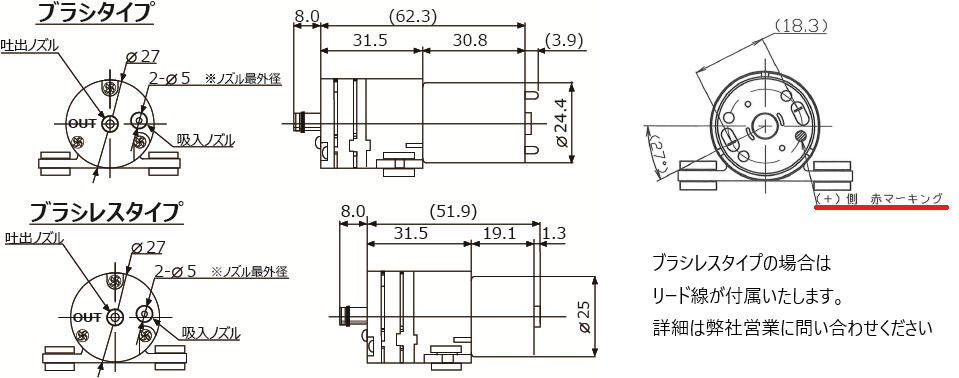

外観寸法図
ノズル部詳細（共通仕様）
小型DCダイアフラムポンプに接続可能なチューブ
・内径3㎜の軟質チューブ
・内径4㎜の積層チューブ
詳しくは弊社営業にお問い合わせください。
取付寸法（共通仕様） ※図はブラシタイプ
小型DCダイアフラムポンプ

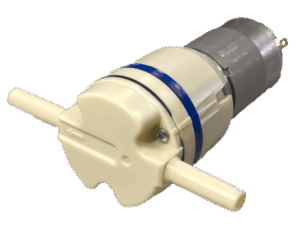

DSA R37シリーズ(液体用)
流量１リットル以上でを送液したいというお客様からの声をもとに開発した流量アップタイプです
特長
- 小型、ダイアフラム多連式で低騒音、低脈動を実現
- 吸引ポンプ、加圧ポンプとして使用可能
- 食品衛生対応
仕様
| 型式 | DSA-2R37-12W |
|---|---|
| 適用流体 | 液体（水道水相当） |
| 定格電圧 | DC12V |
| 流量 | 1.1L / min以上 |
| 消費電流 ※開放時 | 330mA以下 |
| 使用温度範囲 | 5℃～50℃ |
| 保存温度範囲 | -10℃～50℃ |
| 耐久時間 ※１ | 300H以上 |
| 作動音 | 55dB以下 |
| 本体重量 | 110ｇ |
| 食品衛生対応 | 対応 |
※1 耐久試験：無不可、5秒ON-5秒OFF 通常時間合計の数値とする
小型DCダイアフラムポンプ

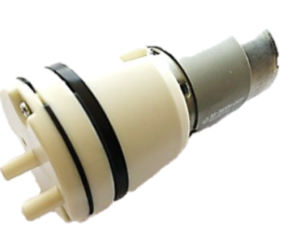

DSA R37シリーズ(気体用)
流量３リットル以上でエアーを送気したいというお客様からの声をもとに開発した流量アップタイプです
特長
- 小型、ダイアフラム多連式で低騒音、低脈動を実現
- 吸引ポンプ、加圧ポンプとして使用可能
仕様
| 型式 | DSA-2R37-6 |
|---|---|
| 適用流体 | 空気 |
| 定格電圧 | DC6V |
| 流量 | 3.0L / min以上 |
| 消費電流 ※開放時 | 1,000mA以下 |
| 使用温度範囲 | 5℃～50℃ |
| 保存温度範囲 | -10℃～50℃ |
| 耐久時間 ※1 | 200H以上 |
| 作動音 | 65dB以下 |
| 本体重量 | 110g |
※1 耐久試験：定格電圧印加・雰囲気温度２０℃・負荷２０ｋＰａ（－２０ｋＰａ）１０秒ＯＮ－５秒 ＯＦＦの通電時間合計の数値です。
ハンディーポンプ
DSAシリーズのポンプ内蔵、流量調整ボリューム付きですぐにお試し可能です。
特長
- ボリュームつまみの操作のみで簡単に流量を可変できます
- 気体の送気と液体の送液が可能です
- 小型・軽量ボディーなので、持ち運びや取り回しが自在です
仕様
| 型番 | DSC-2F-12W |
|---|---|
| 電源 | AC100V（アダプタ付属） |
| 最大消費電力 | 4W |
| 最大空気流量 | 約0.55L / min |
| 最大液体流量 | 約320mL / min |
| 接液材質 | ゴム材質：EPDM ヘッドカバー：SPS 継手：PP 内部配管：SR |
| 継手方式 | ルアーロック方式 （適合軟質チューブ 内径φ3~4mm） |
| 使用環境温度 | 5~50℃ |
| 使用環境湿度 | 30~85%RH （結露なきこと） |
| 重量 | 290g |
| 本体サイズ | 81(W)×141(D)×40(H)mm ※ツマミ、継手部は含まず |
| 付属品 | 取扱説明書、継手（メイル）、 ACアダプタ（DC12V1.0A） |
